浅谈数据中心三维可视化产品功能解析
数据中心是全球协作的特定设备网络,用来在因特网络基础设施上传递、加速、展示、计算、存储数据信息。随着数据中心行业的大力发展,将来在很多城市中都会有很大的发展空间,一些大型的数据中心也会越来越多。在信息时代下的数据中心行业中,只有对数据进行大规模和灵活性的运用,才能更好地去理解数据,运用数据。海量数据的产生,也促使信息数据的收集与处理发生了重要的转变。
三维可视是描绘和理解模型的一种手段,是数据体的一种表征形式。它能够利用大量数据,检查资料的连续性,辨认资料真伪,发现和提出有用异常,为分析、理解及重复数据提供了有用工具,对多学科的交流协作起到桥梁作用。
一般情况下,数据中心三维可视化系统包括:基础管理、资产管理、容量管理、动环监控集成管理、巡检管理、配线链路管理、IT网管集成管理。
1 基础管理

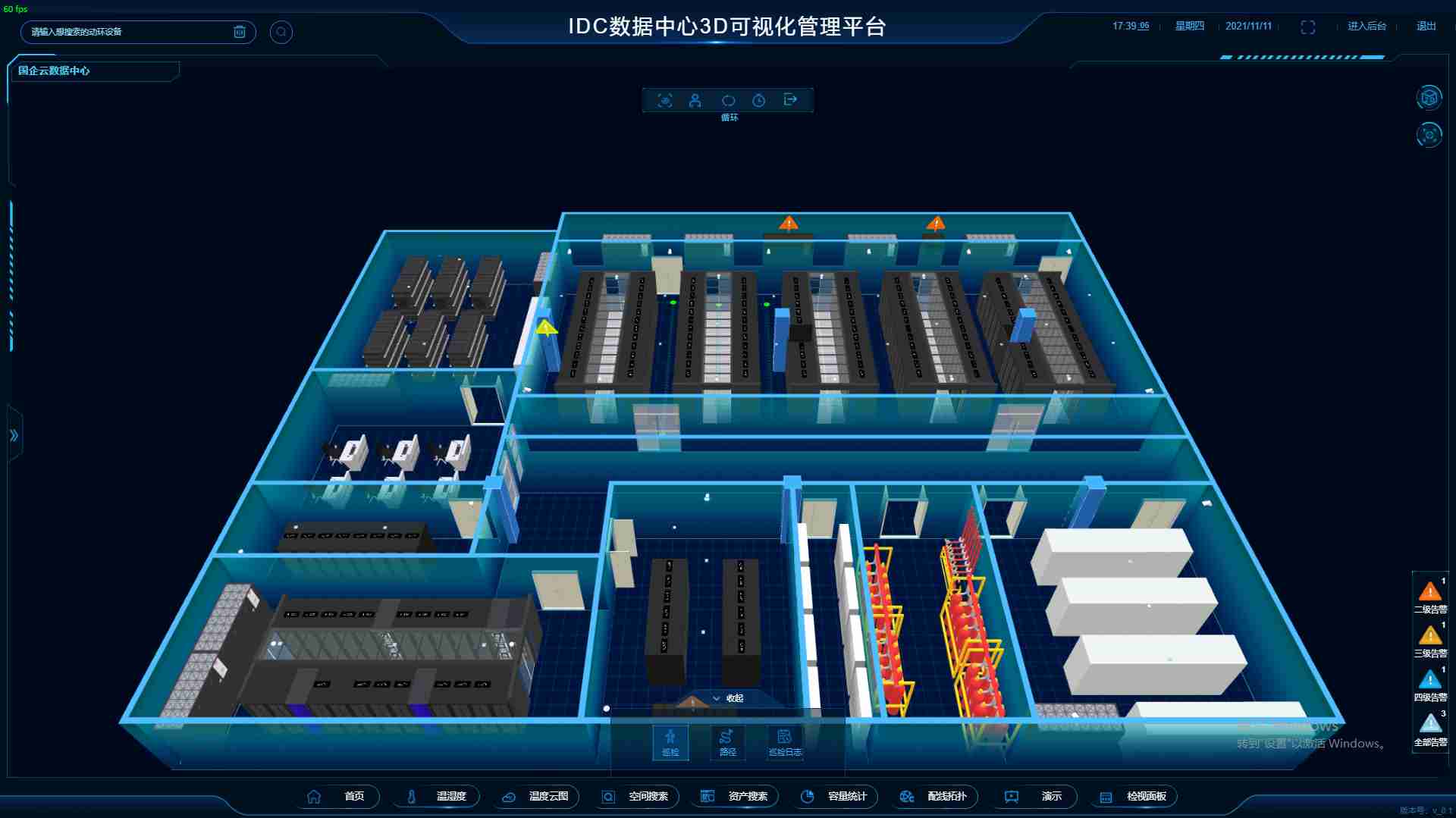

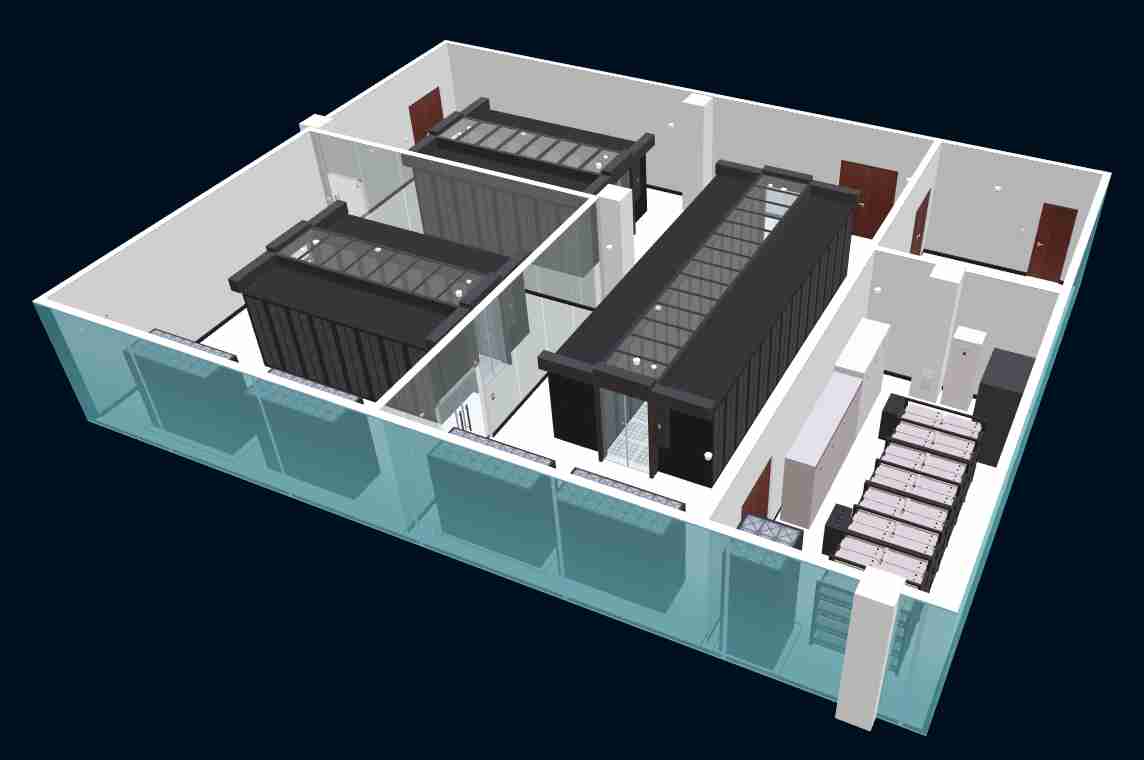

1.1 以三维虚拟仿真的全新展示形式,完整呈现数据中心所在楼层及数据中心内部环境的虚拟仿真,3D建模的结果与真实环境一致,包括结构、尺寸,以及内部的装修风格等。

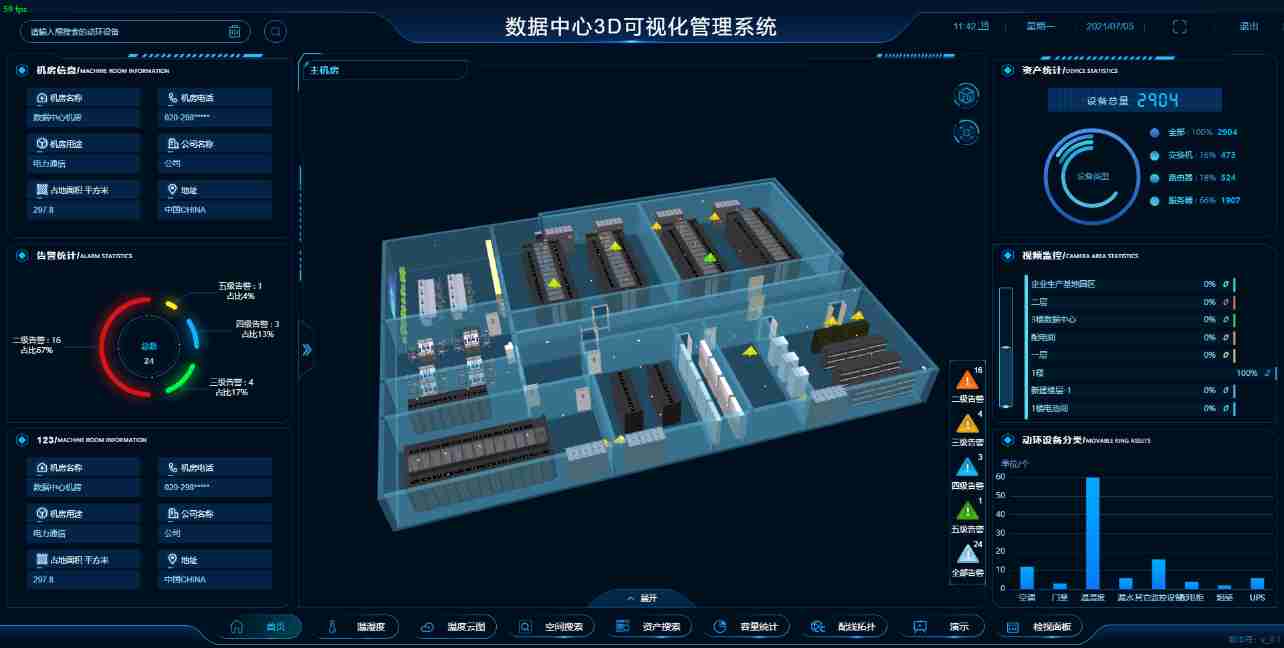

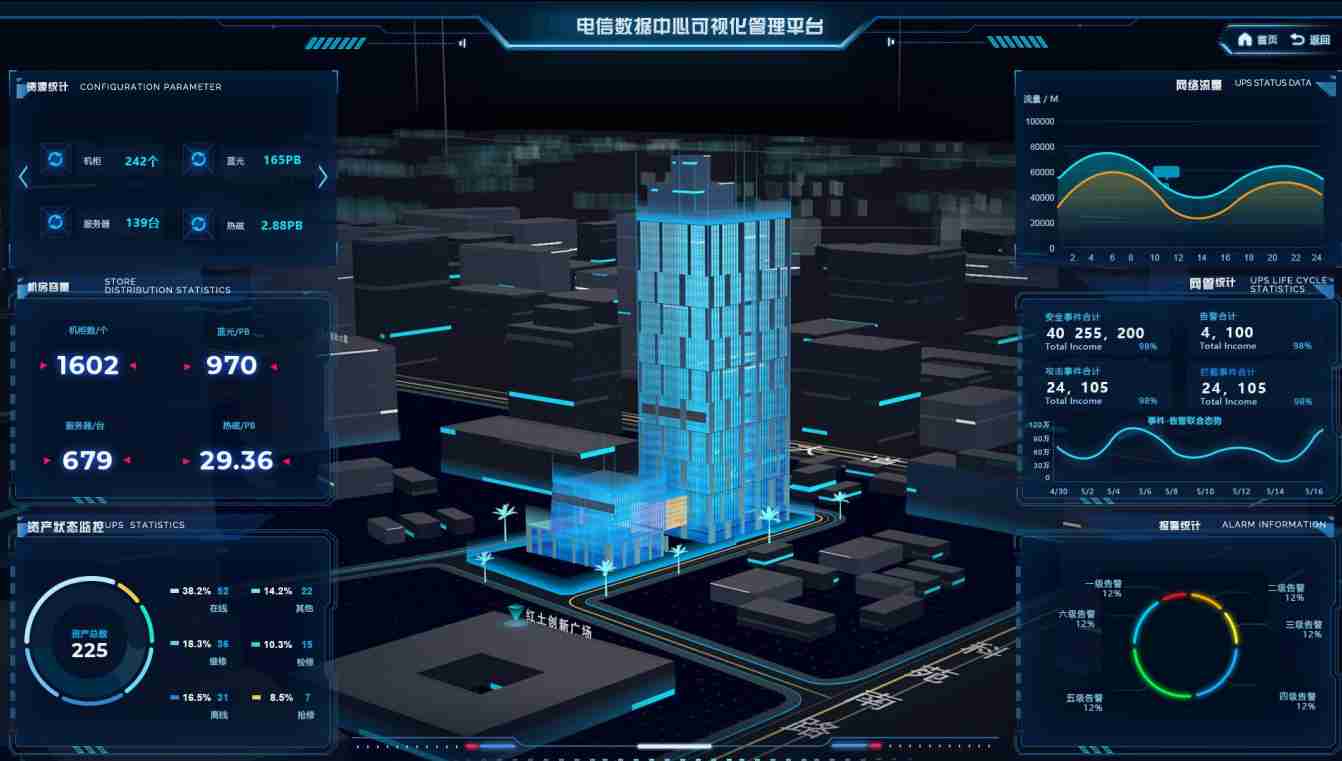

1.2 可从建筑外观开始,逐级进入数据中心环境,可点击单个房间查看具体的内部情况。
1.3 支持展示建筑、楼层和房间的基本规格信息,用户可以在不需调整程序情况下,任意增加多个规格属性,自行修改信息。

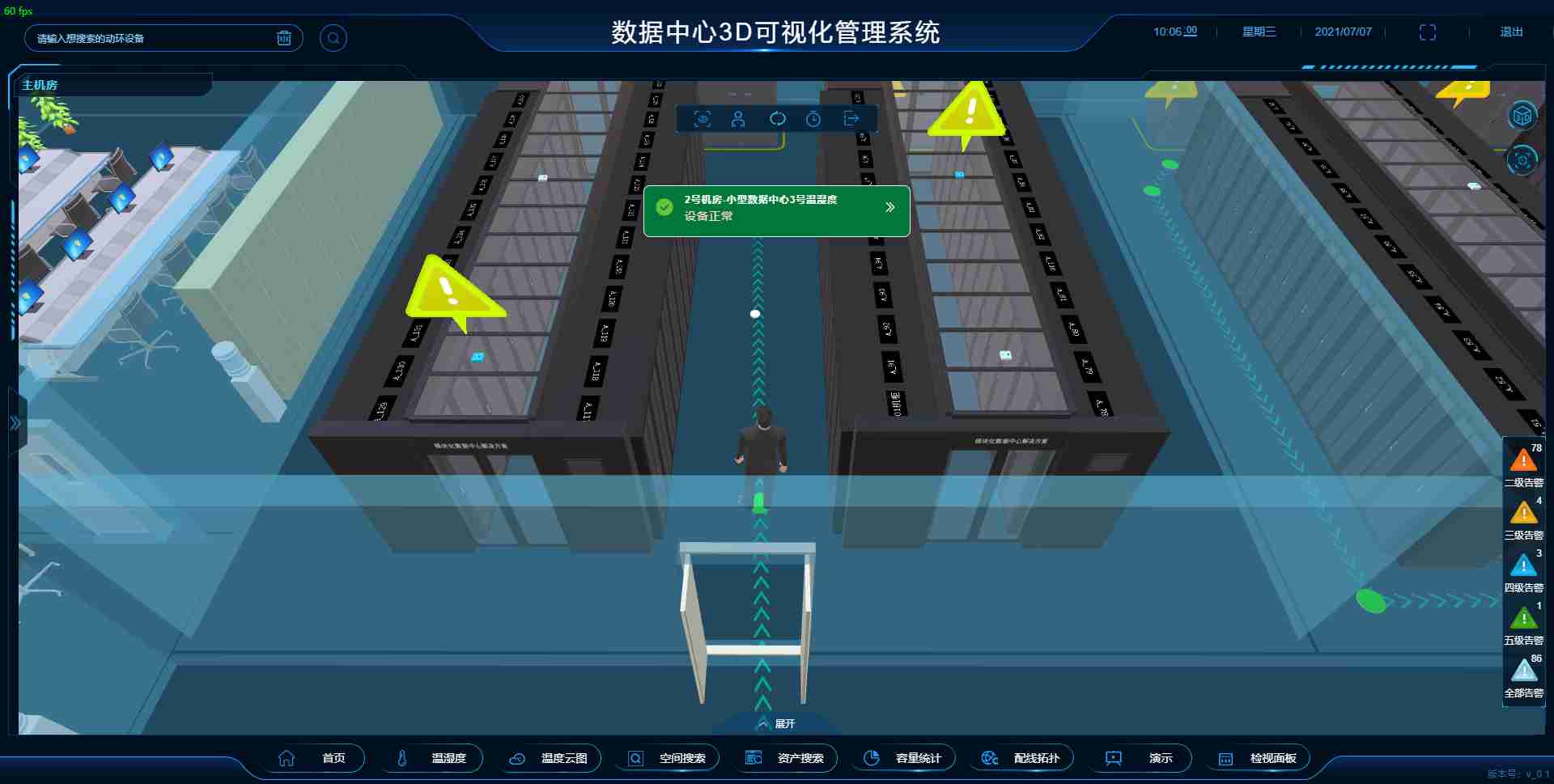

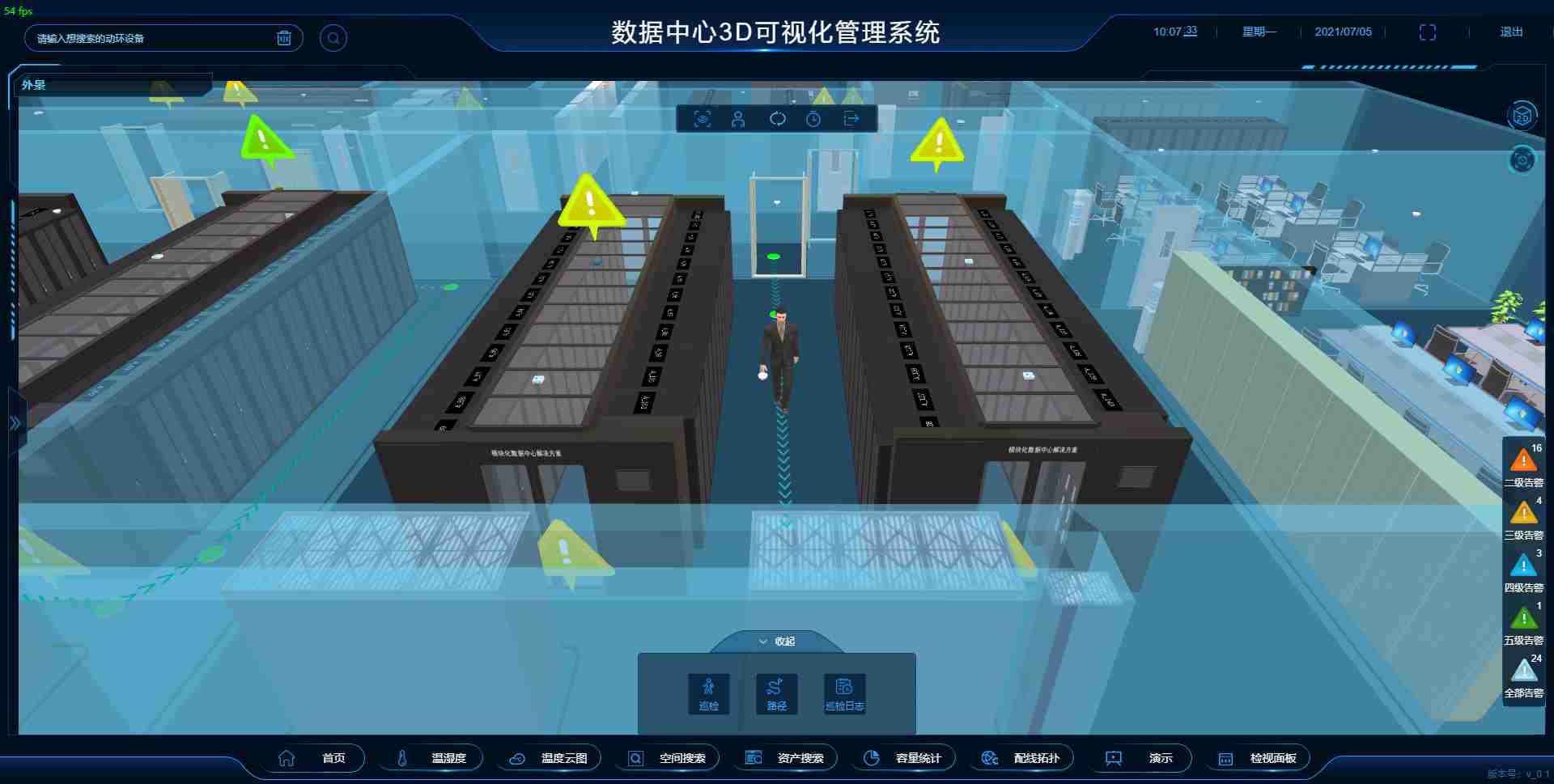

1.4 支持第一人称仿真浏览,可进行远程三维仿真巡视。

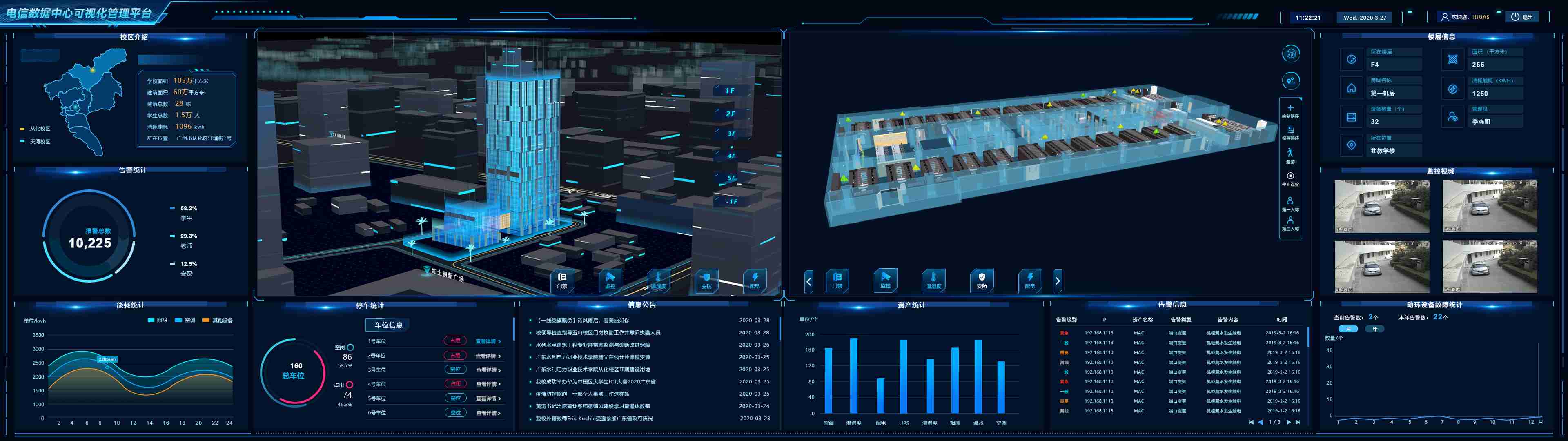

1.5 支持大屏展示模式,系统可实现全屏展示,以全屏视角展示整个3D场景。
2 资产管理

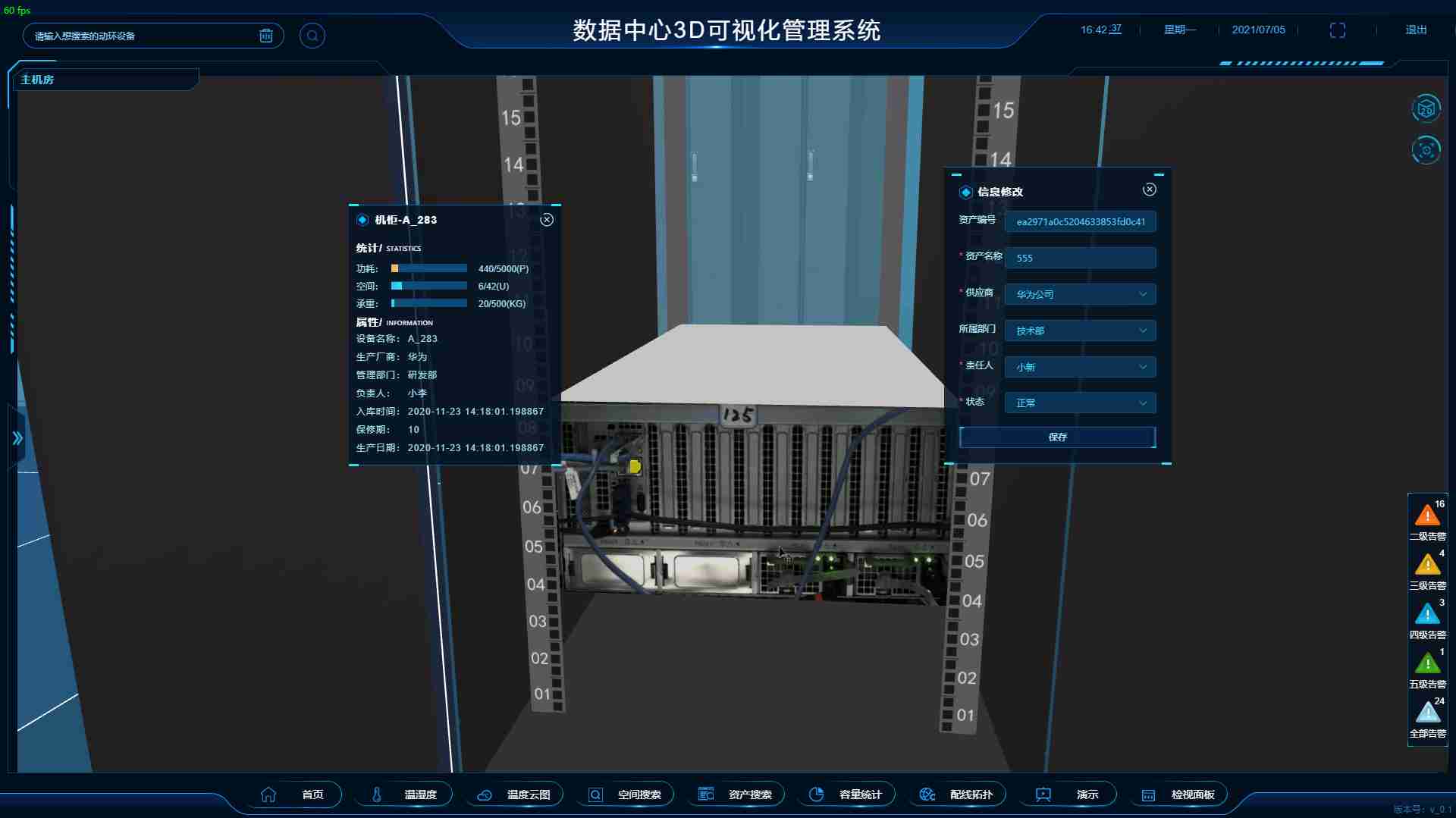

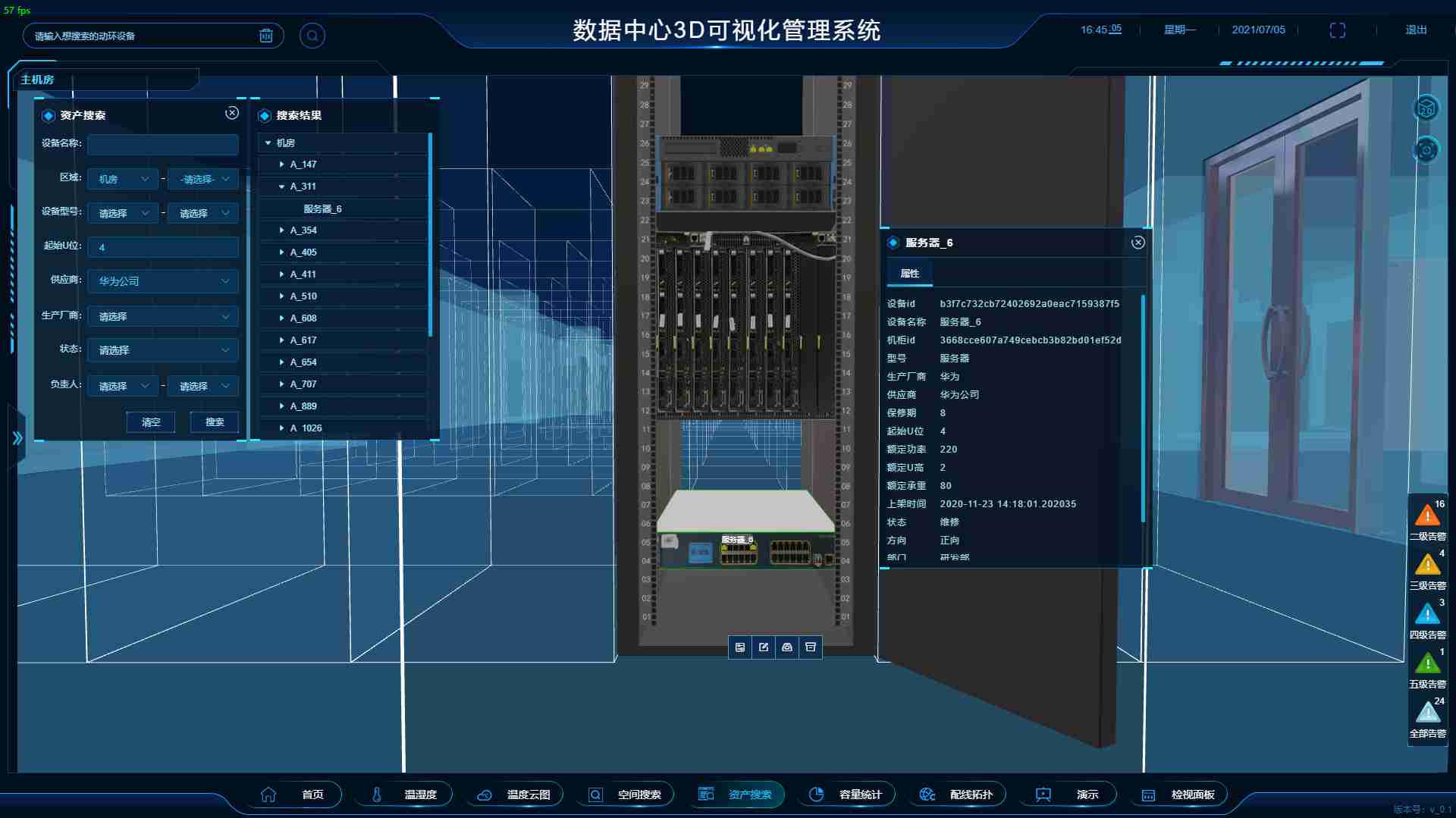

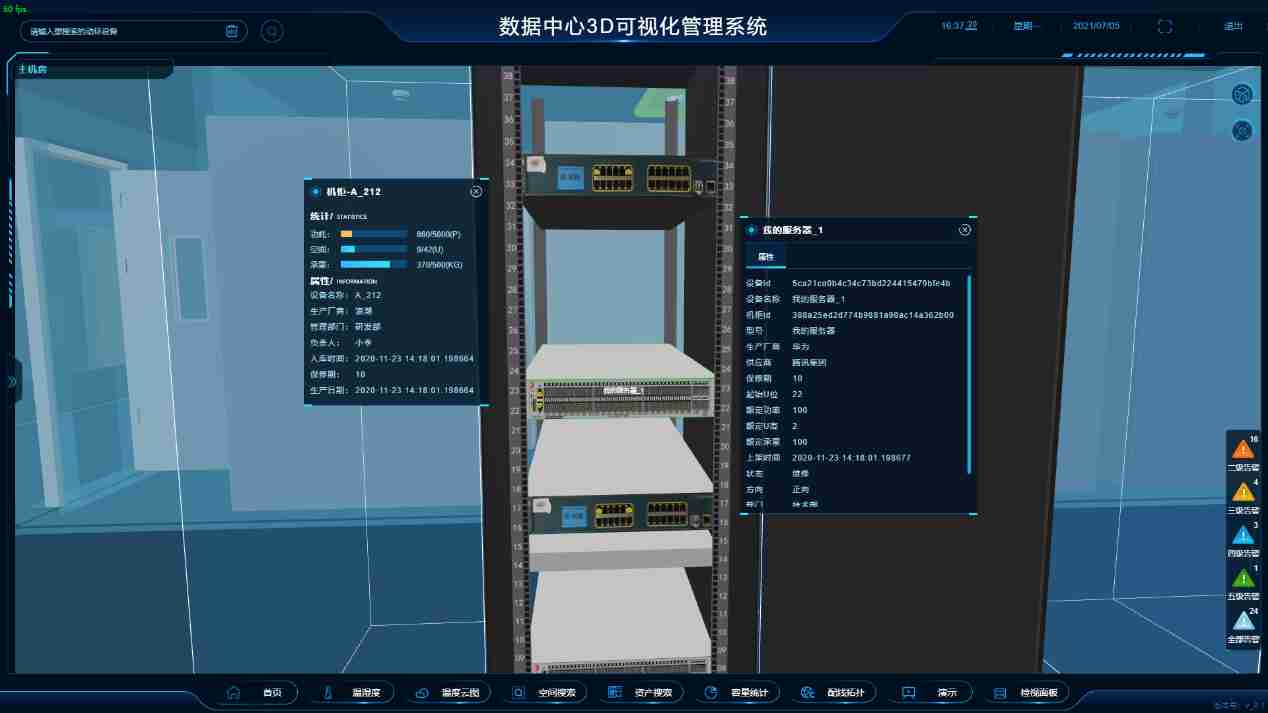

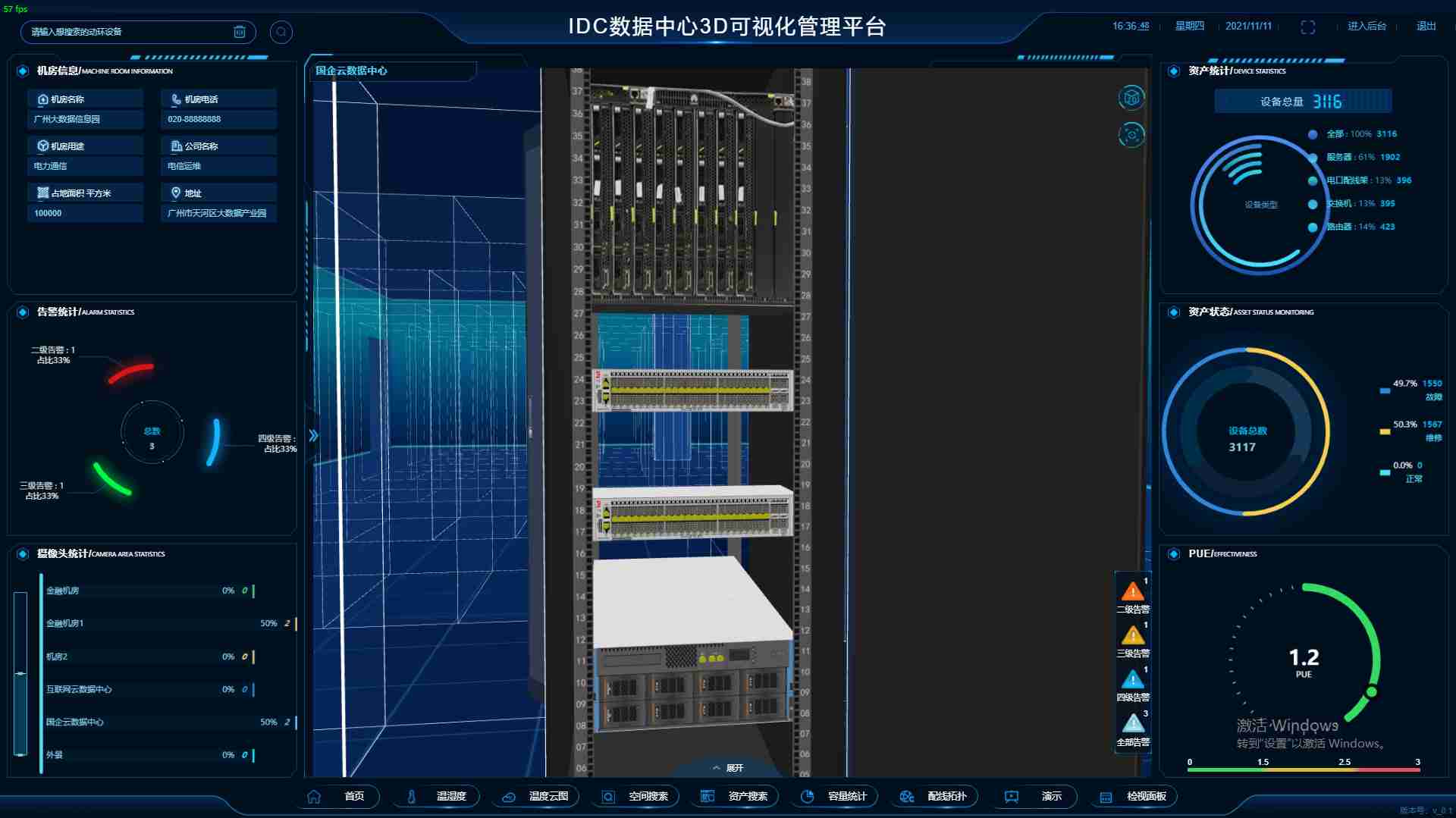

2.1 实现对数据中心所有大型独立设备和机柜内的设备(例如服务器、交换机等)进行虚拟仿真。确保仿真结果保持与实际厂商品牌、型号一致。

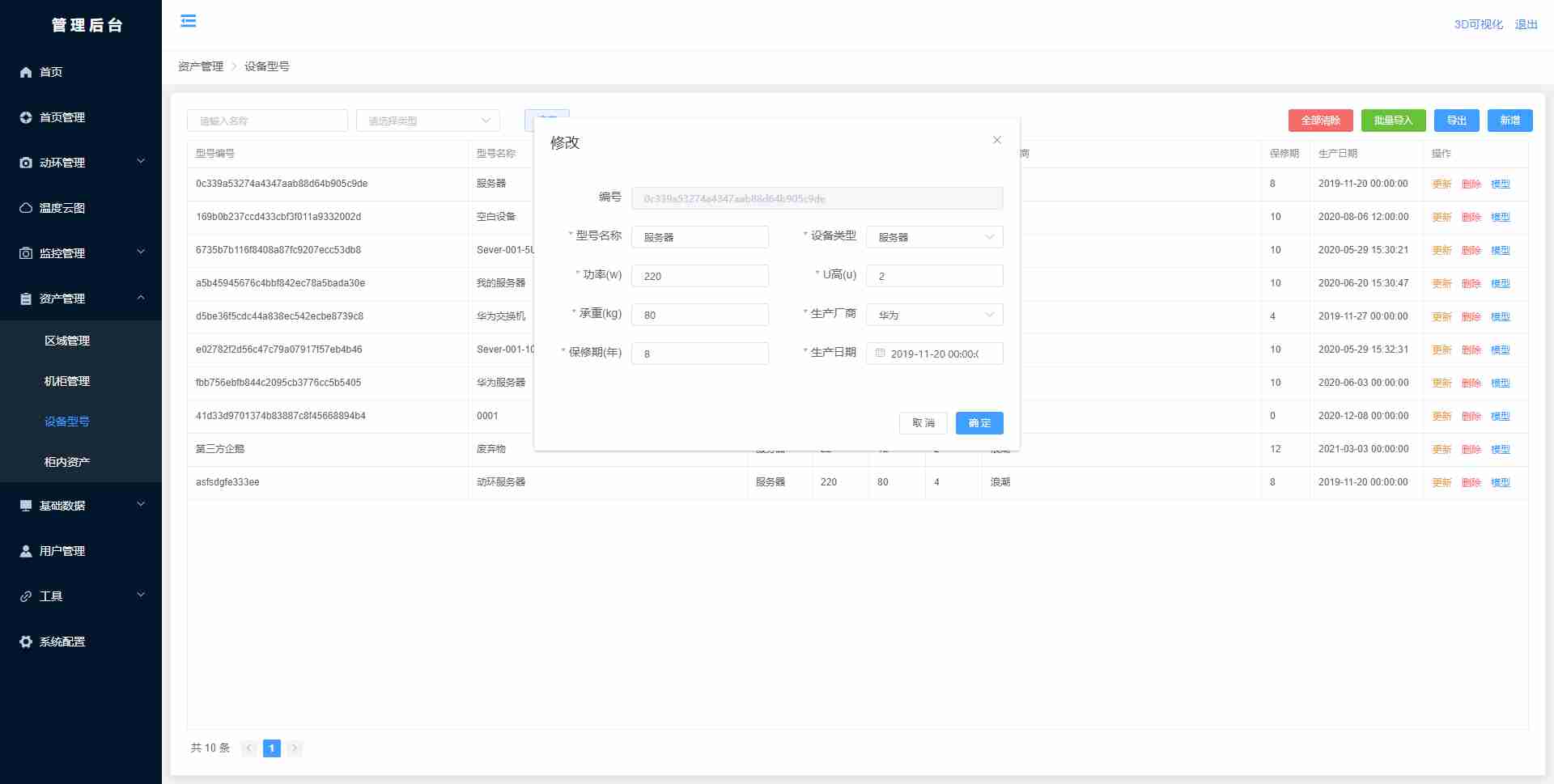

2.2 支持导入资产台账数据,信息一致,可方便修改设备信息实现对三维场景进行维护。支持资产台账批量操作维护。
2.3支持按各条件进行高级组合查询、搜索资产,能对资产进行任意字段的模糊查询,可将设备位置、分布数量等搜索结果在3D场景中直观展现,并能进行快速定位。支持当鼠标从设备列表滑过时,设备与机柜跟随闪烁互动。
2.4支持在3D场景对设备进行操作实现设备上下架可视化操作。
3 容量管理

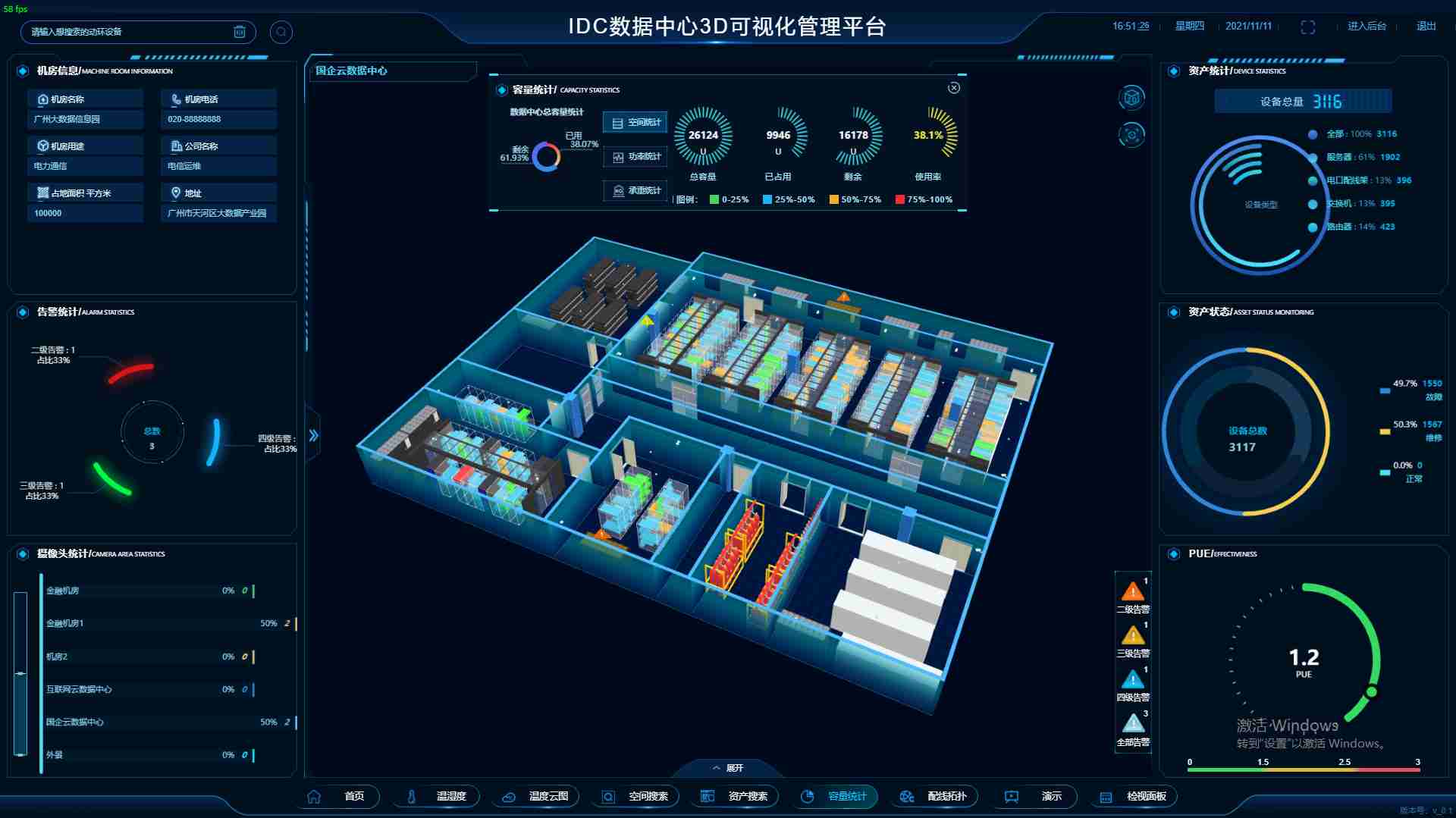

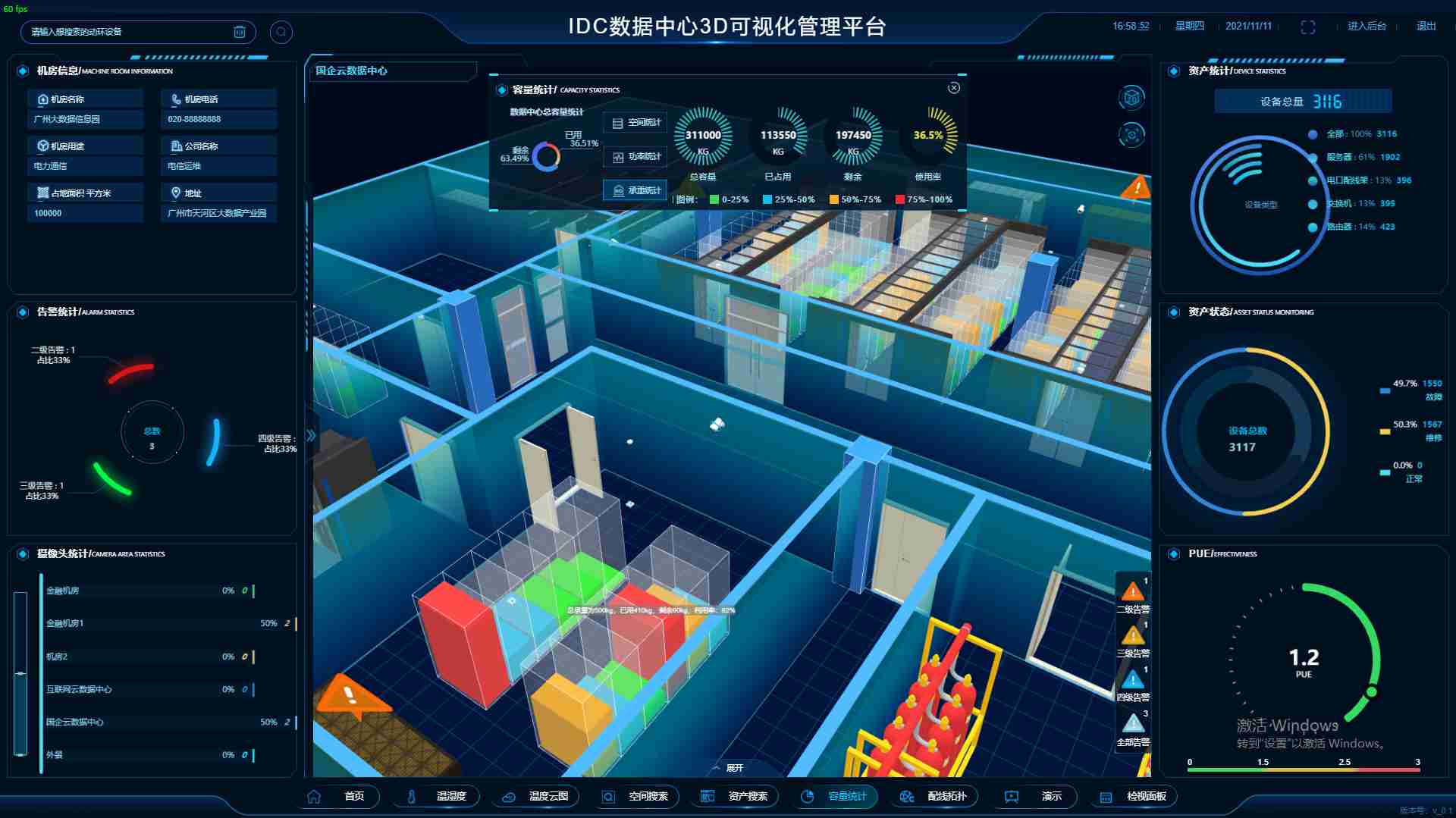

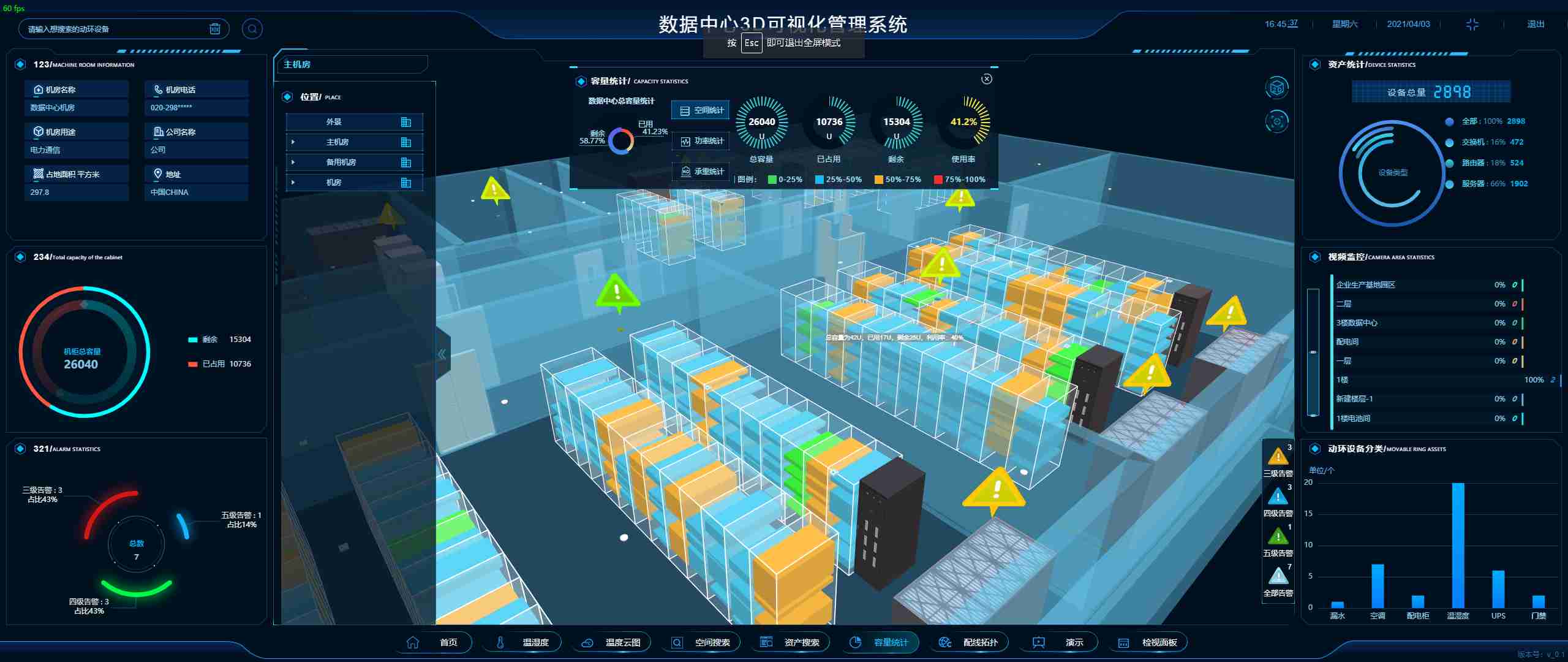

3.1 支持对数据中心容量的可视化管理。支持对数据中心从楼层、到机房、到分区、到机柜等层次递进的分类统计分析。

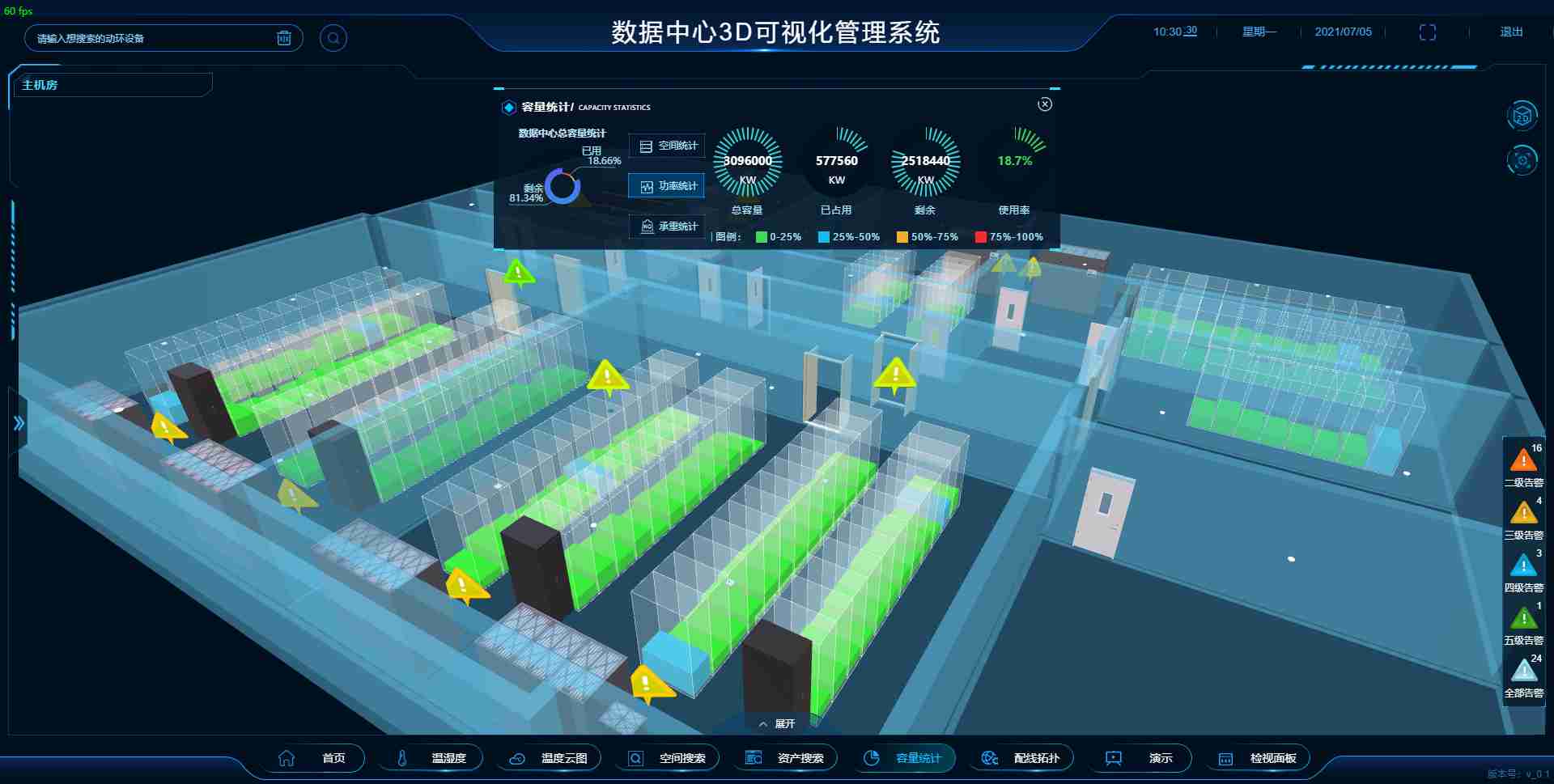

3.2 对数据中心的U位空间以3D形式做可视化展示,可用色彩分割展现不同容量范围的机柜空间,并能对查看范围内的U位空间容量进行统计,显示总空间、已用空间和使用率等指标。

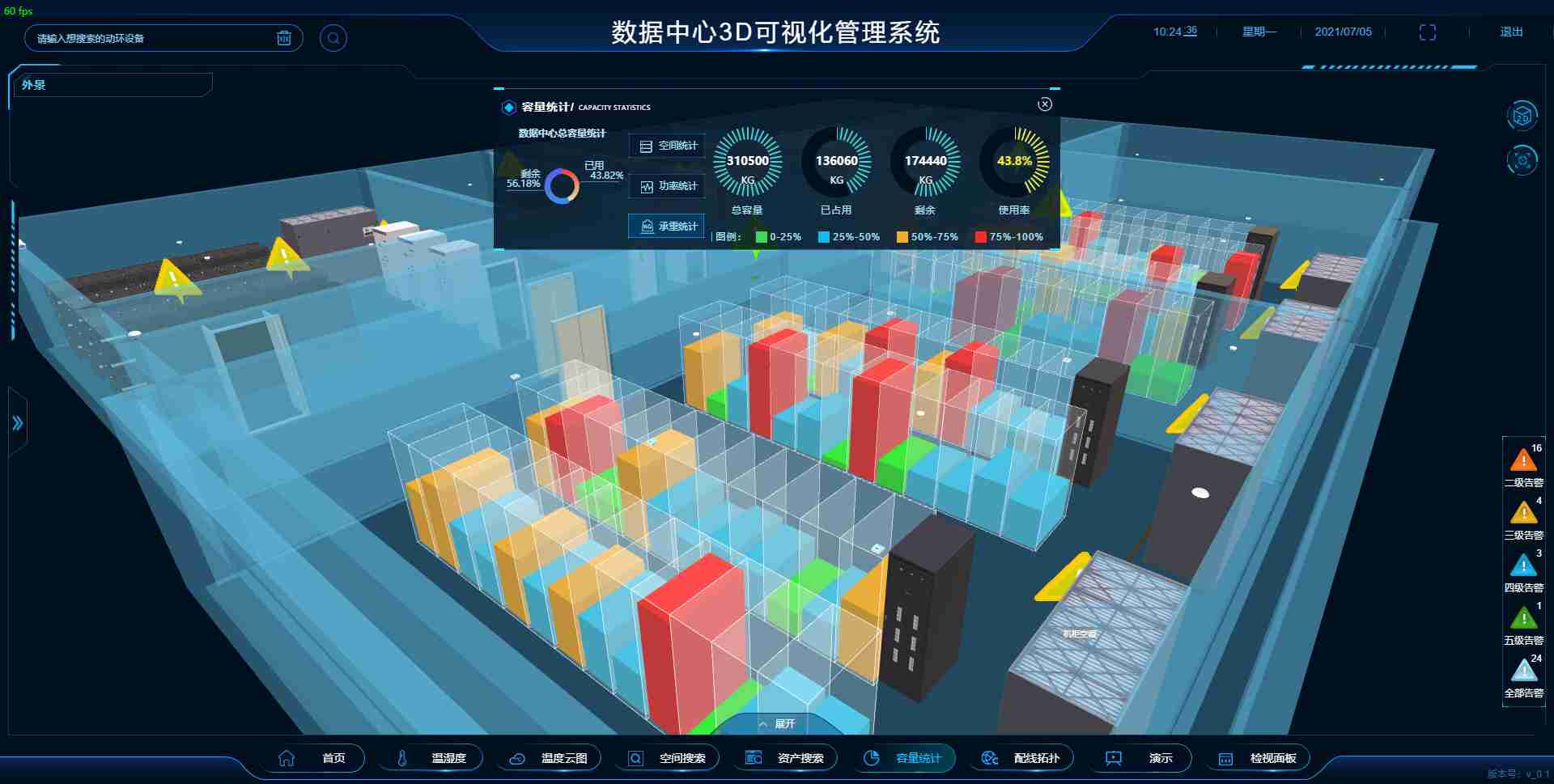

3.3 可对数据中心的承重容量以3D形式做可视化展示,可设定单位机柜承重指标,自动统计数据中心总承重容量,目前承重状况及剩余容量。
3.4 可对数据中心的电力容量以3D形式做可视化展示,可设定单位机柜电力容量,并能根据设备部署情况自动统计当前设备额定功率总量和剩余电力容量。

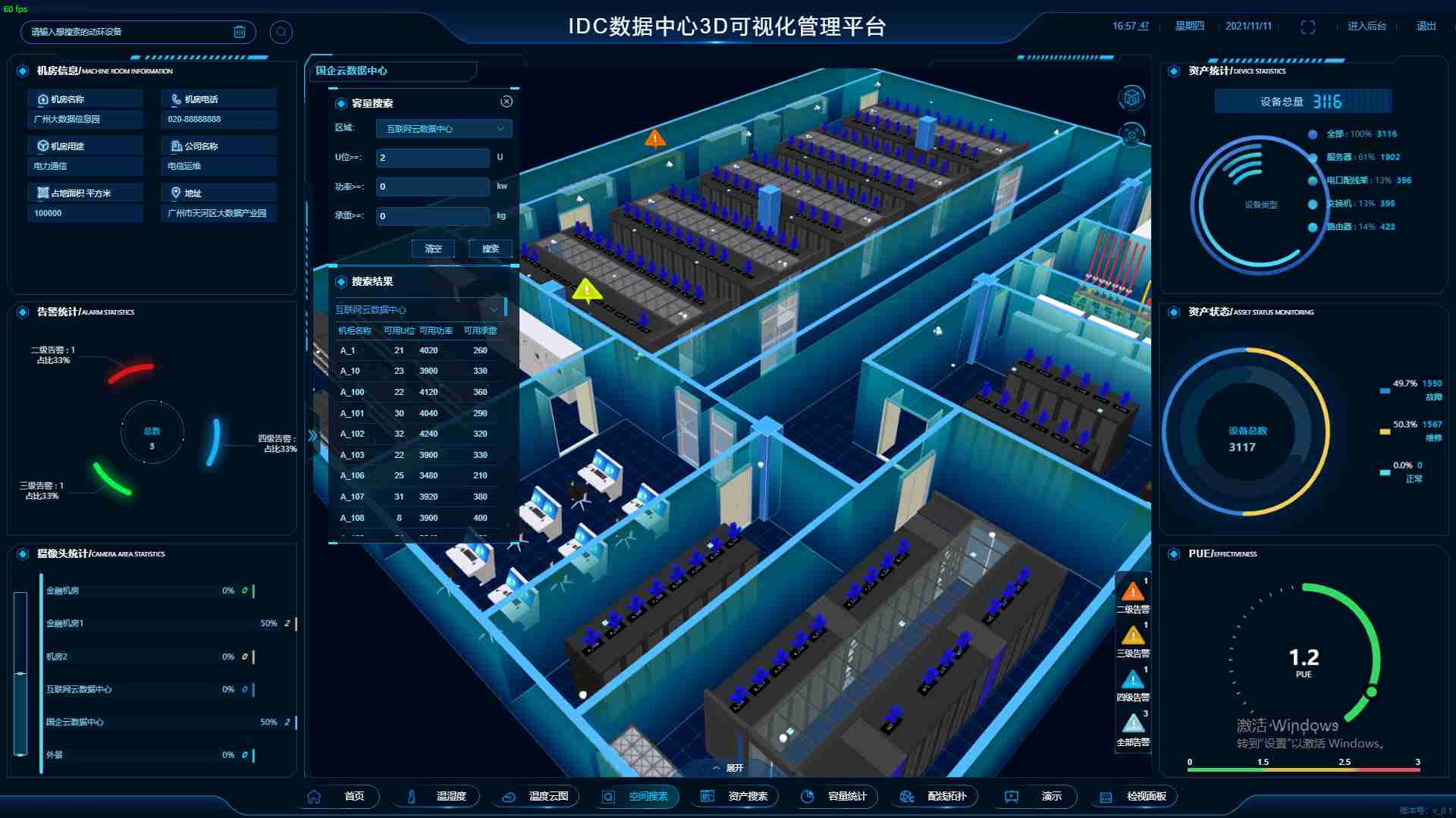

3.5 能在指定房间或机柜组范围内,按照设定的U位、承重和功耗需求指标进行自动空间搜索查询。
3.6 容量统计的范围可按当前显示的场景范围进行计算,并以色块的方式生成当前数据分析结果。
4 动环监控集成管理

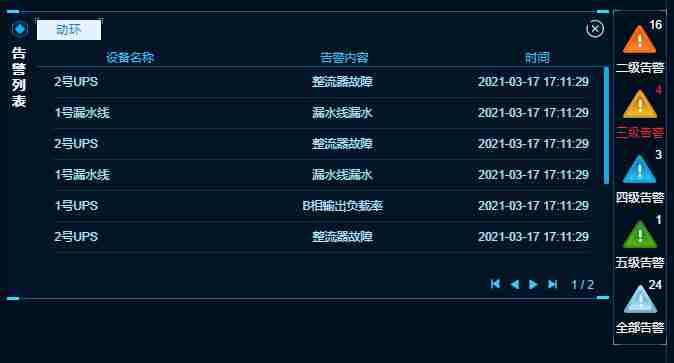

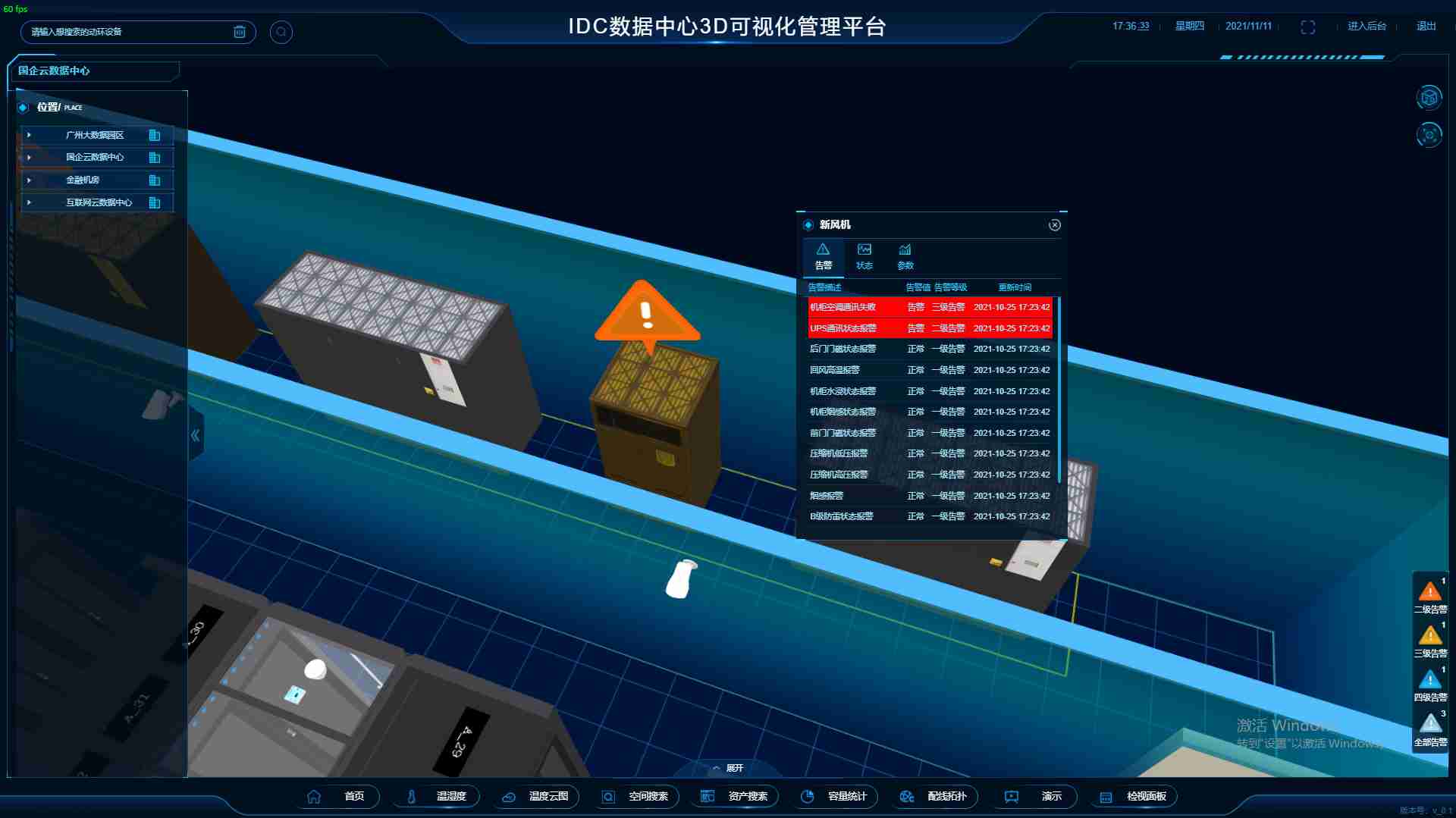

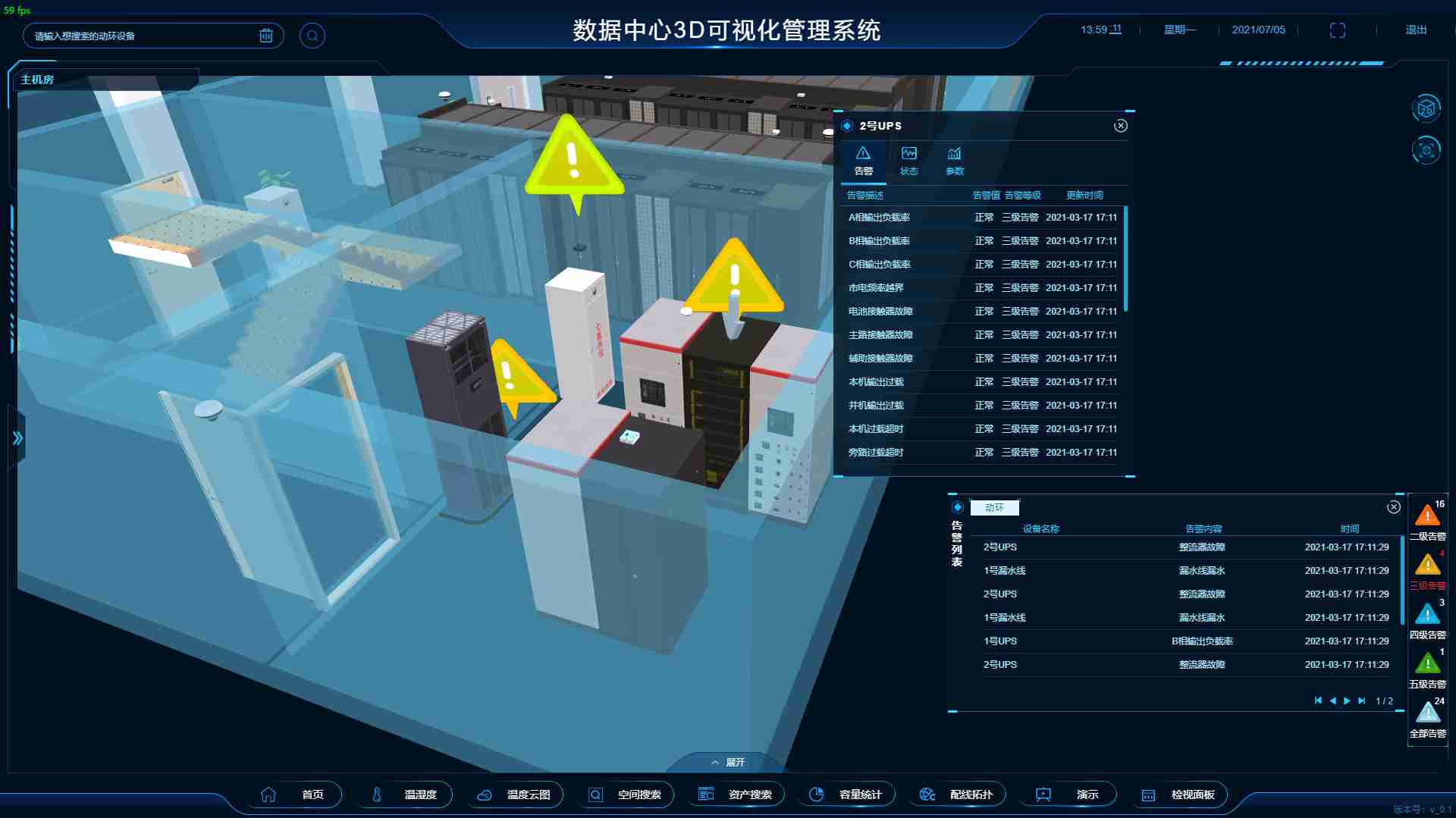

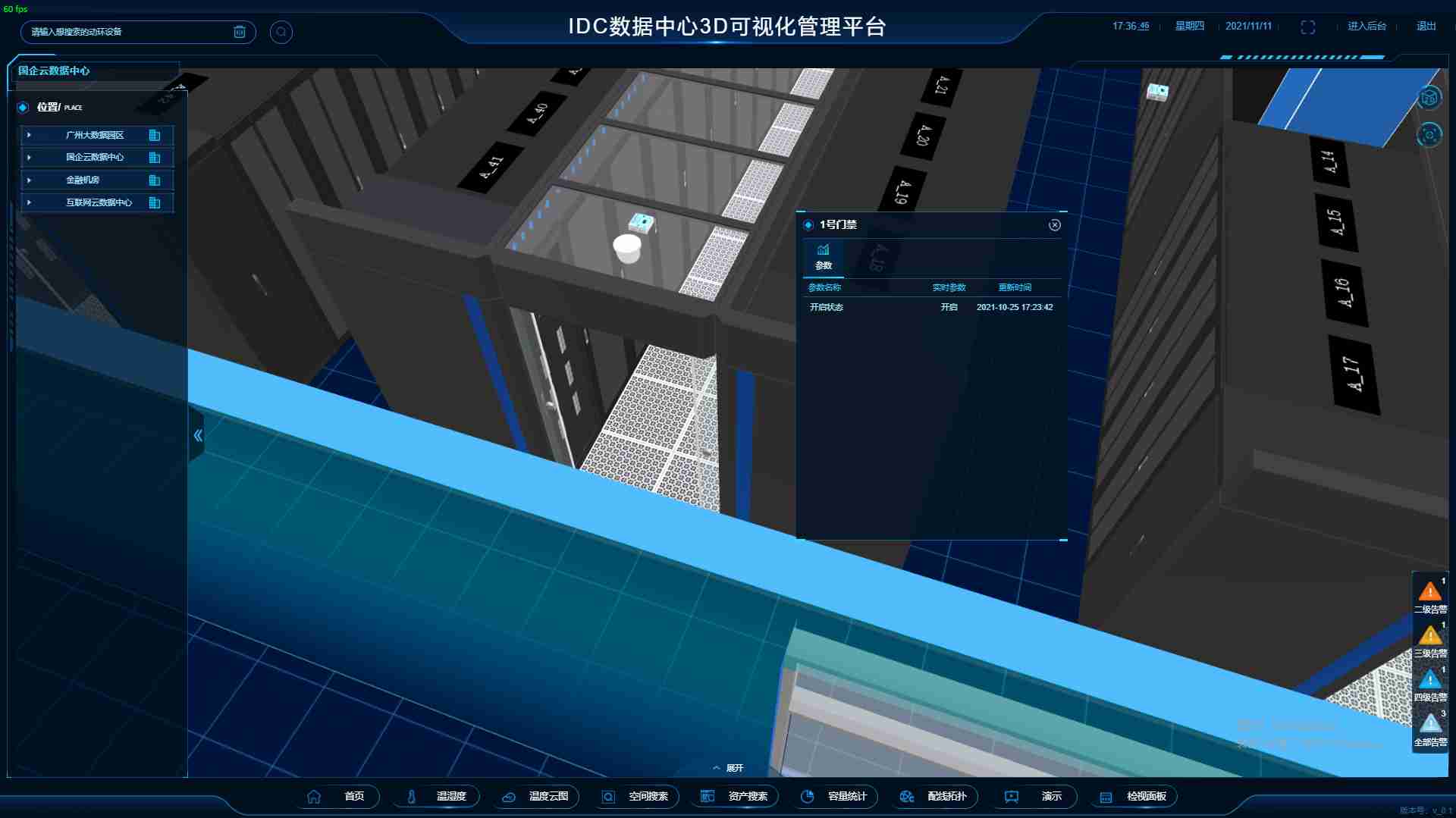

4.1 平台与现有的动力环境监控系统、综合网管管理系统进行集成对接,在3D设备上分屏展示实时的性能和告警数据。告警设备有告警图标闪烁,点击可查看详细的告警数据。支持以列表方式分级别显示告警信息,点击告警数据可在3D界面中定位告警所在设备;

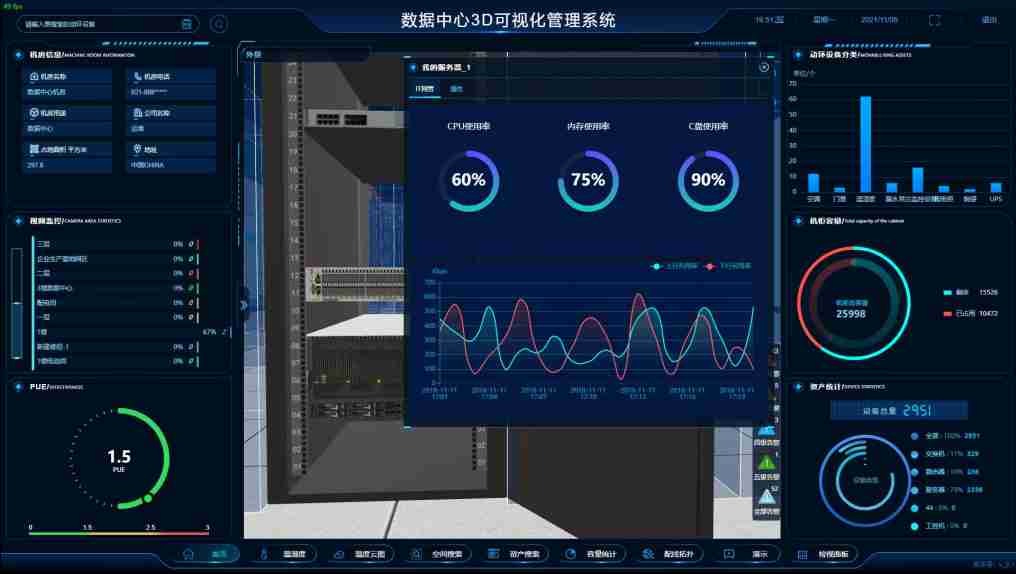

4.2 能展示服务器、存储、网络设备、安全设备和负载均衡设备等设备的监控数据。

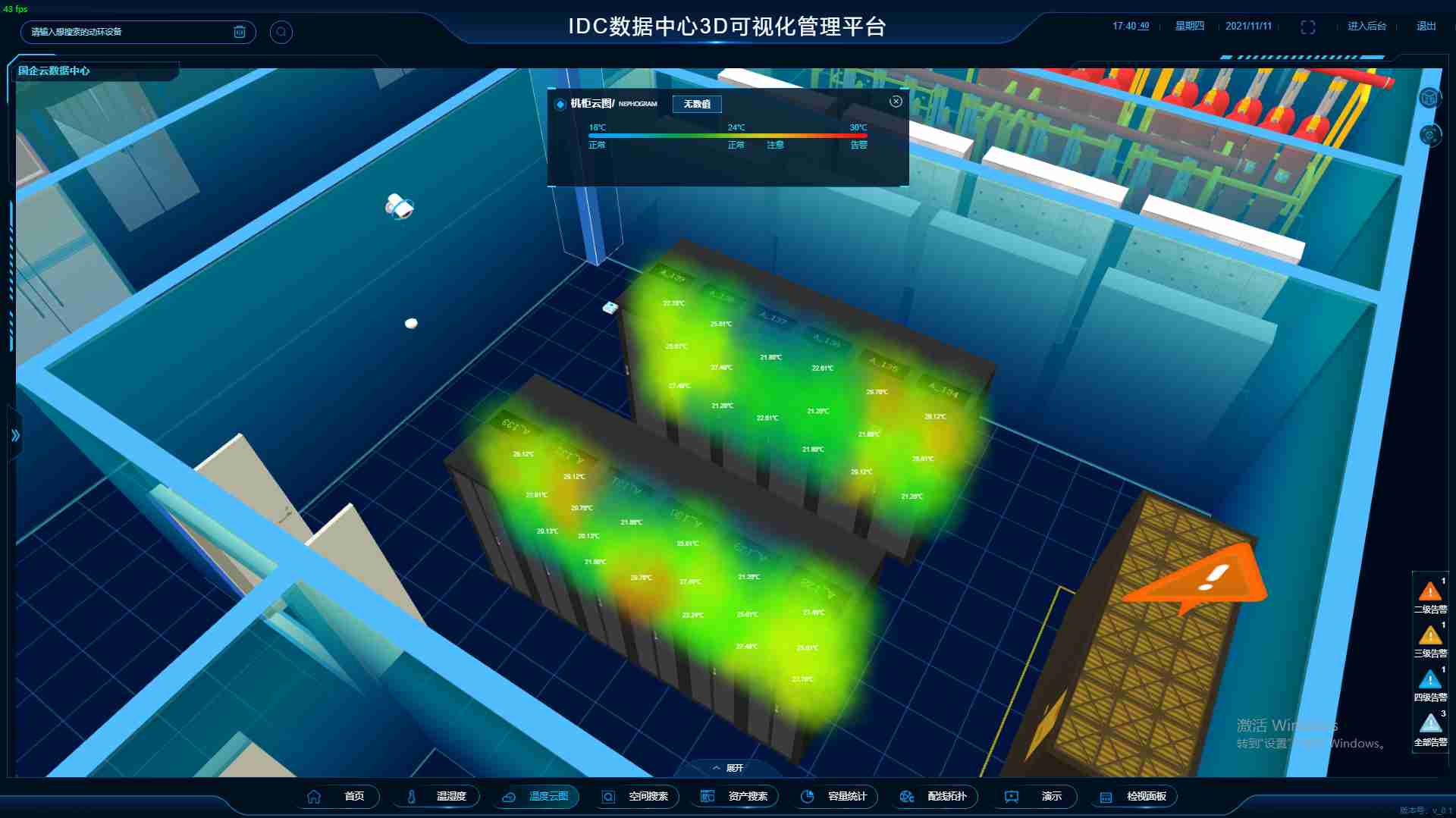

4.3 能展示机房环境的温湿度情况,并支持以云图形式表达数据中心温度分布状况,可以支持多层温度云图功能。
4.4 配合高密温度场,能展现机柜微环境监控的数据,并提供微环境三维温度云图。

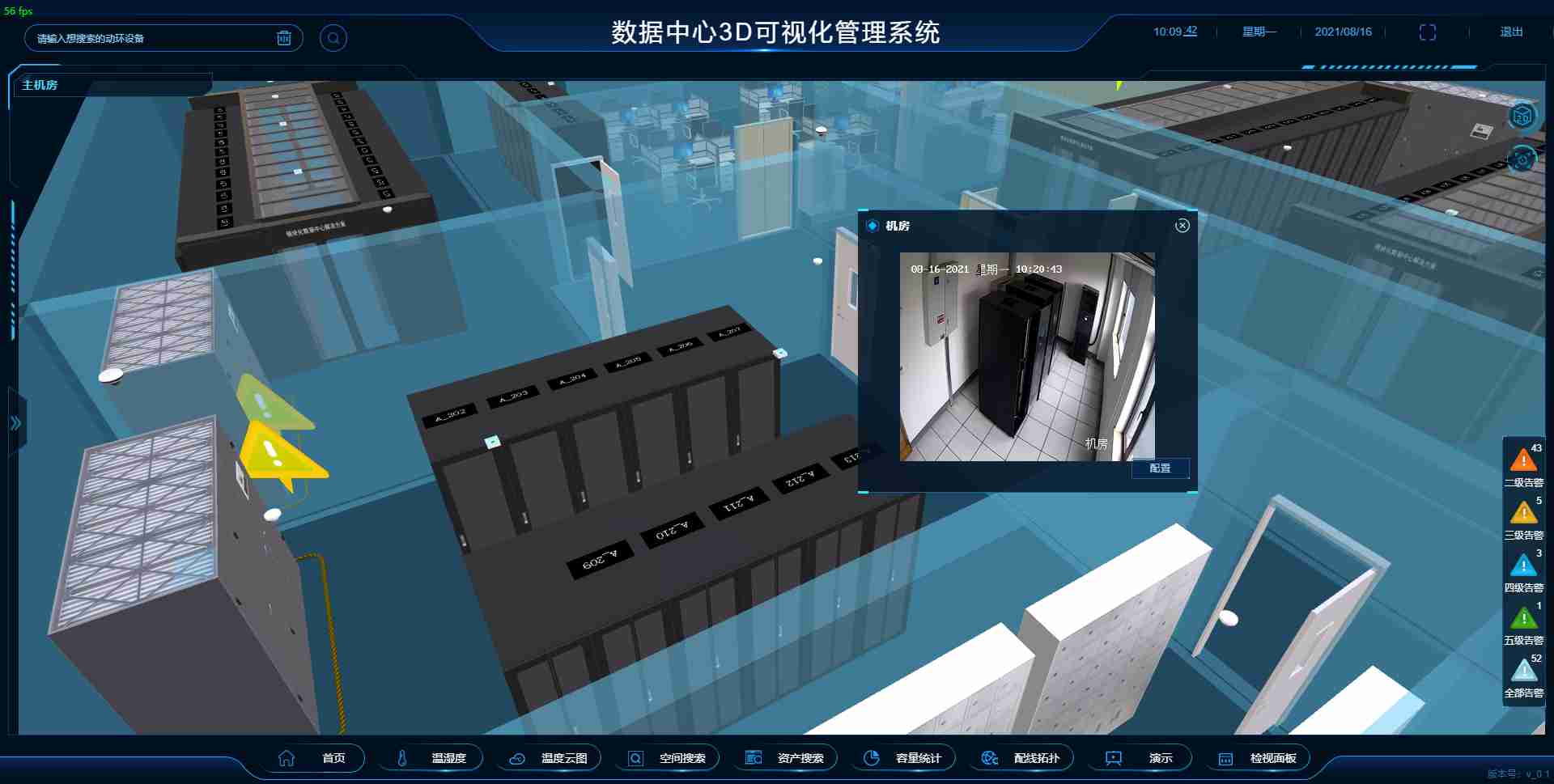

4.5 能够与视频监控系统对接,在3D环境中点选摄像头,可直接调取该视频流,在3D环境内展示监控视频内容,并实现视频监控的报警信息展示和报警设备定位。

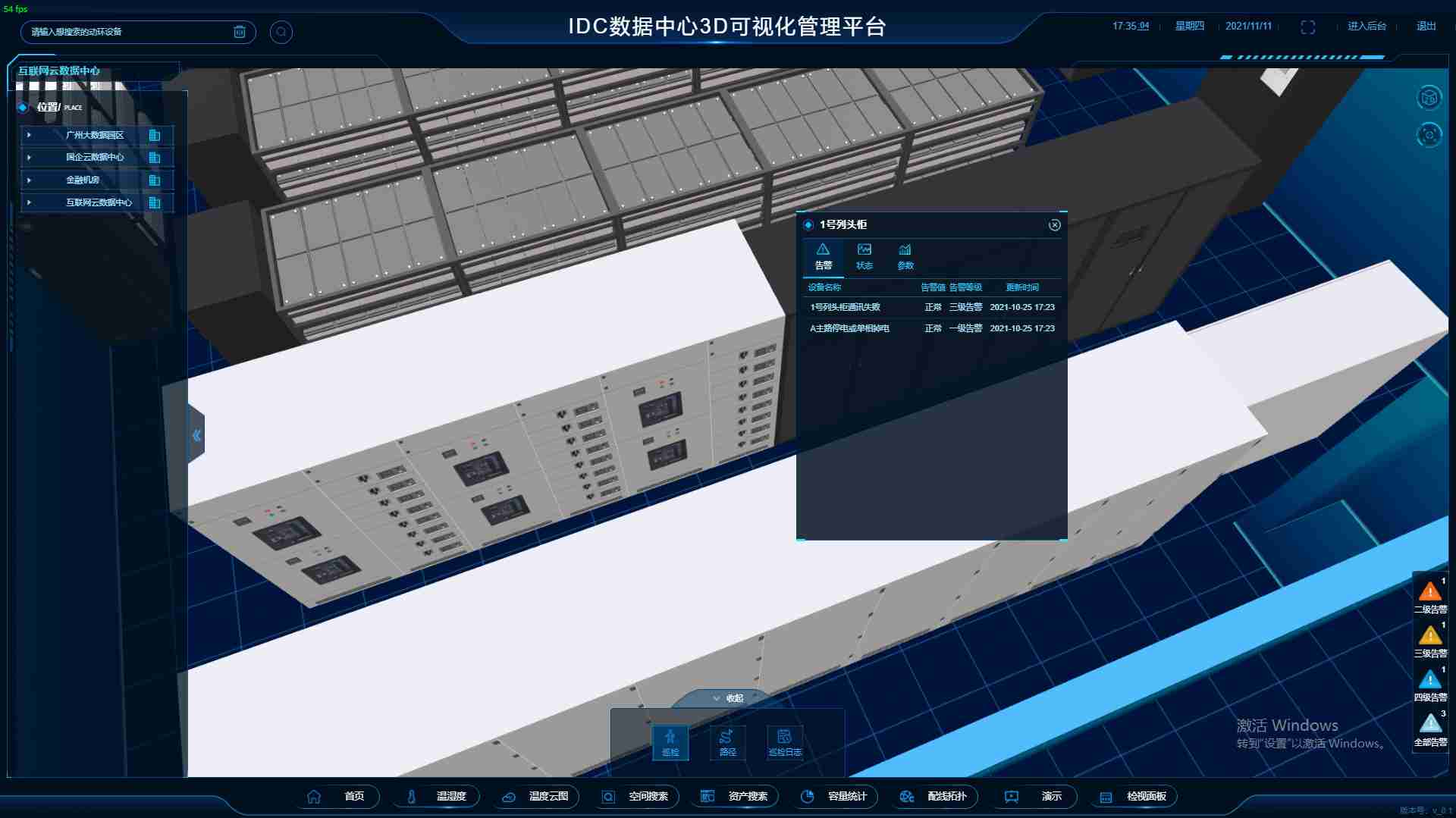

4.6 能展示配电柜箱电压、线电压、电流、功率因数、频率、有功功率、无功功率、视在功率等。

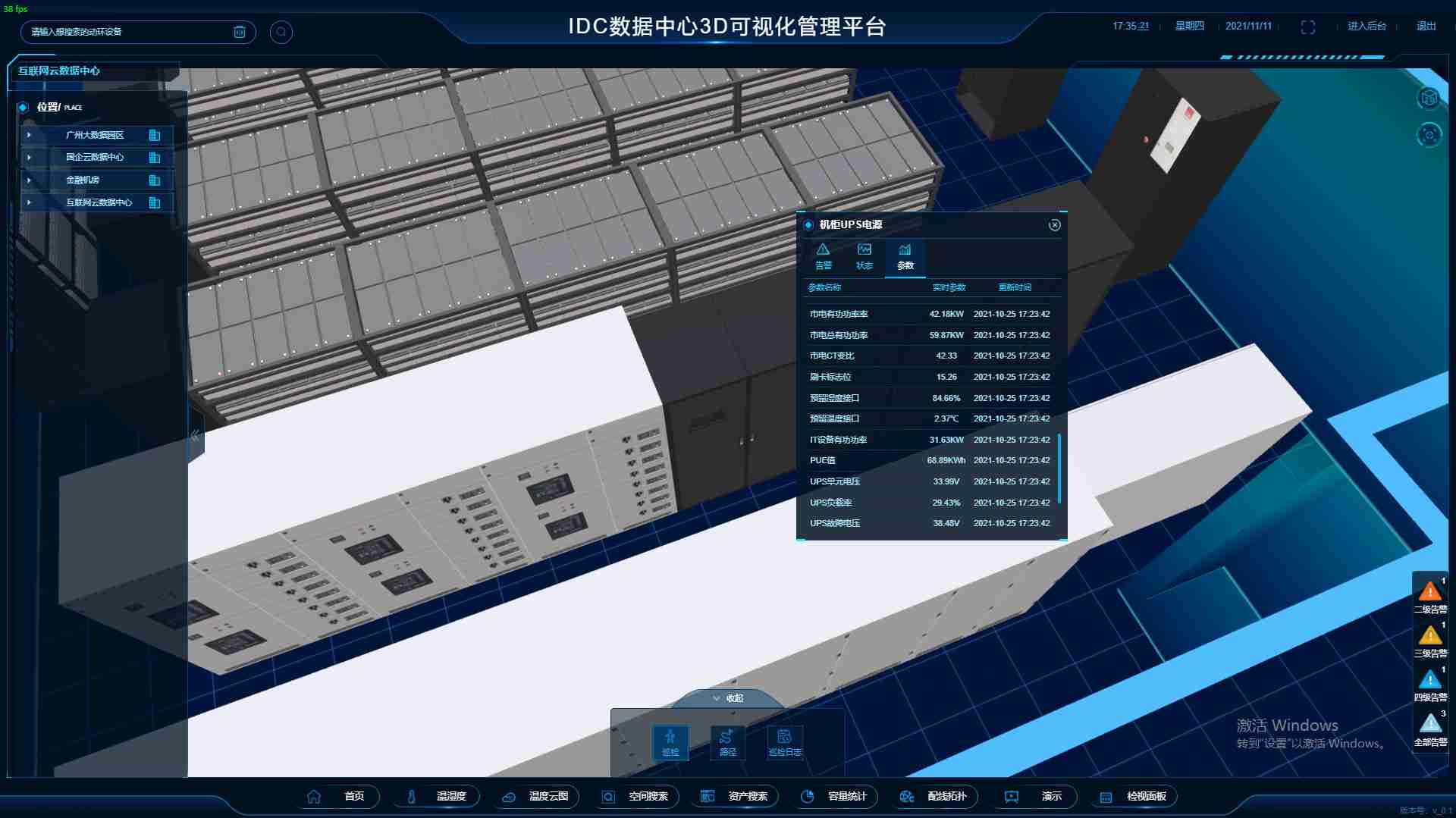

4.7 能展示UPS输入电压、旁路电压、旁路频率、输出电压、输出电流、输出频率、电池参数等,UPS状态包含整流器状态、负载在线、负载旁路状态、负载电池供电状态等常规状态值。

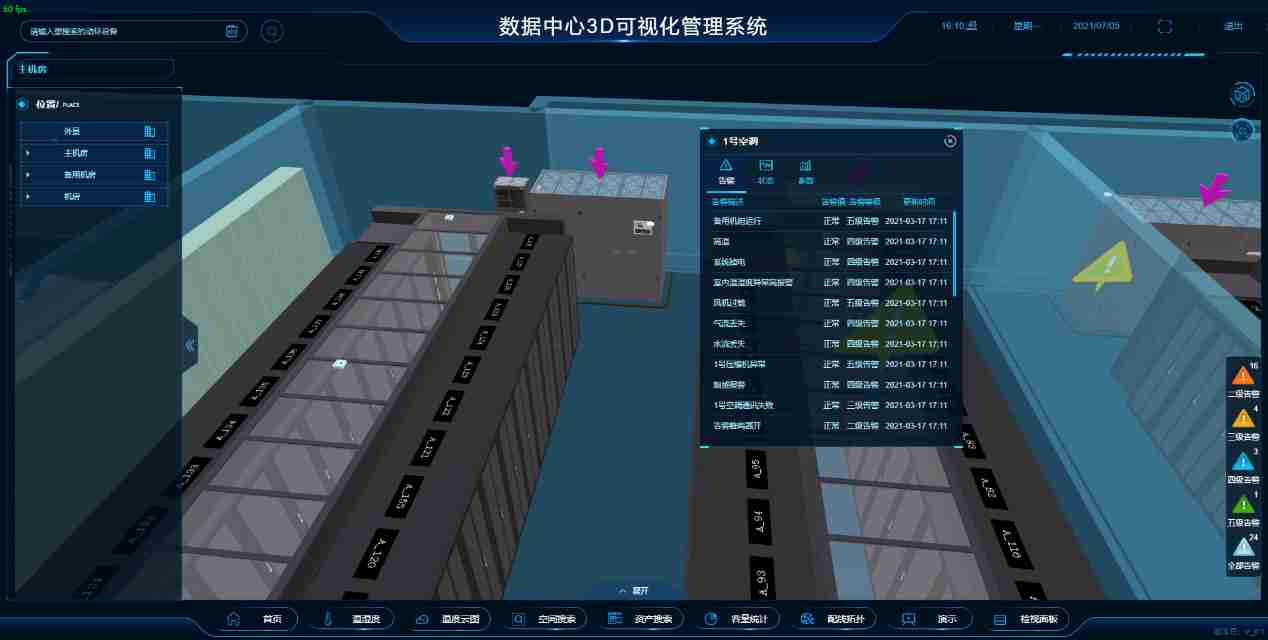

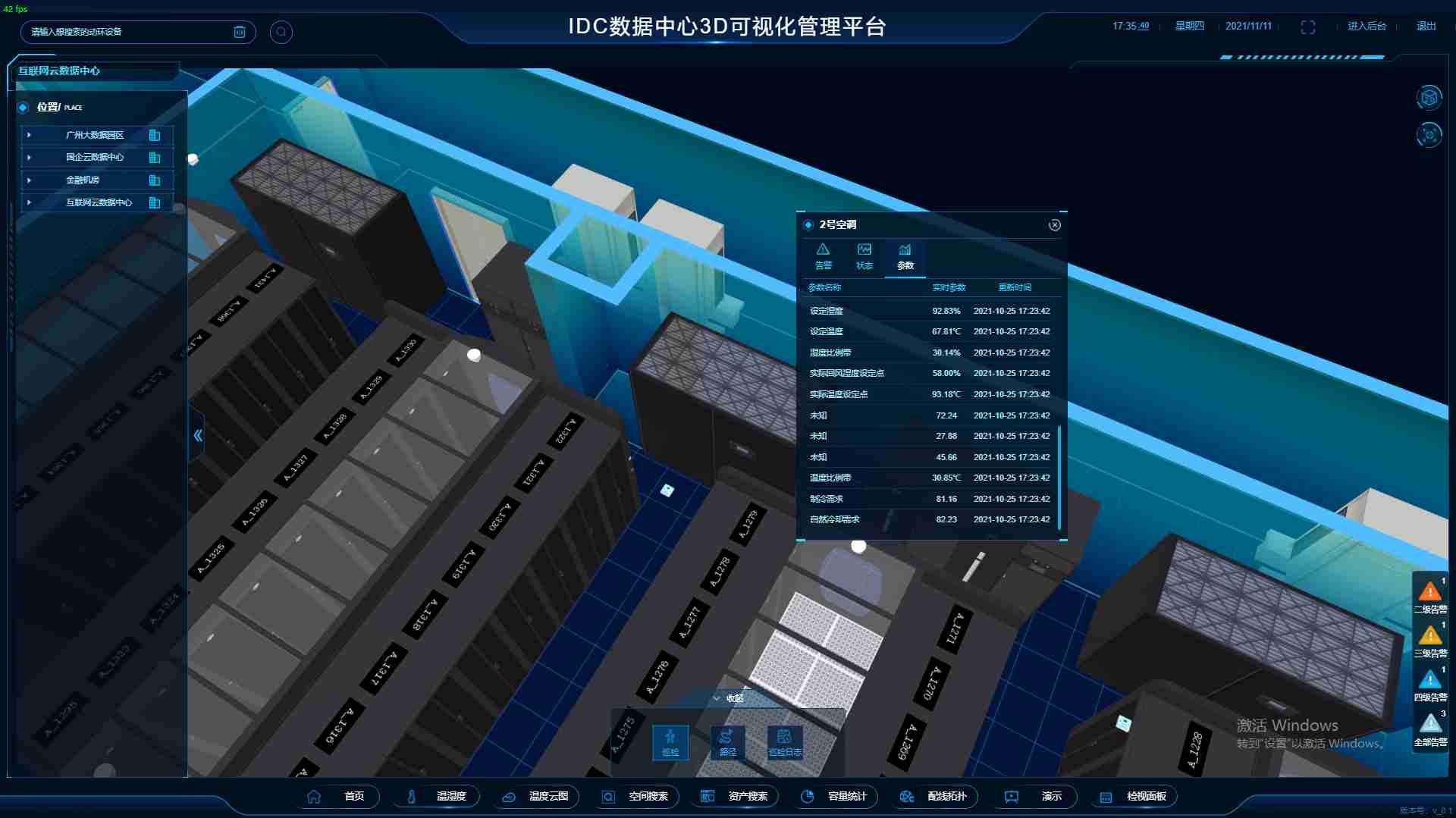

4.8 能展示空调设备的回风温度、回风湿度、水温、压缩机运行状态、加湿器运行状态、电加热运行状态、加湿器运行状态、除湿器运行状态、风机运行状态、滤网状况、漏水检测等监控信息。
4.9 能展示新风机运行状态、滤网状态等信息。
4.10 能展示冷通道门状态信息。
5 巡检功能

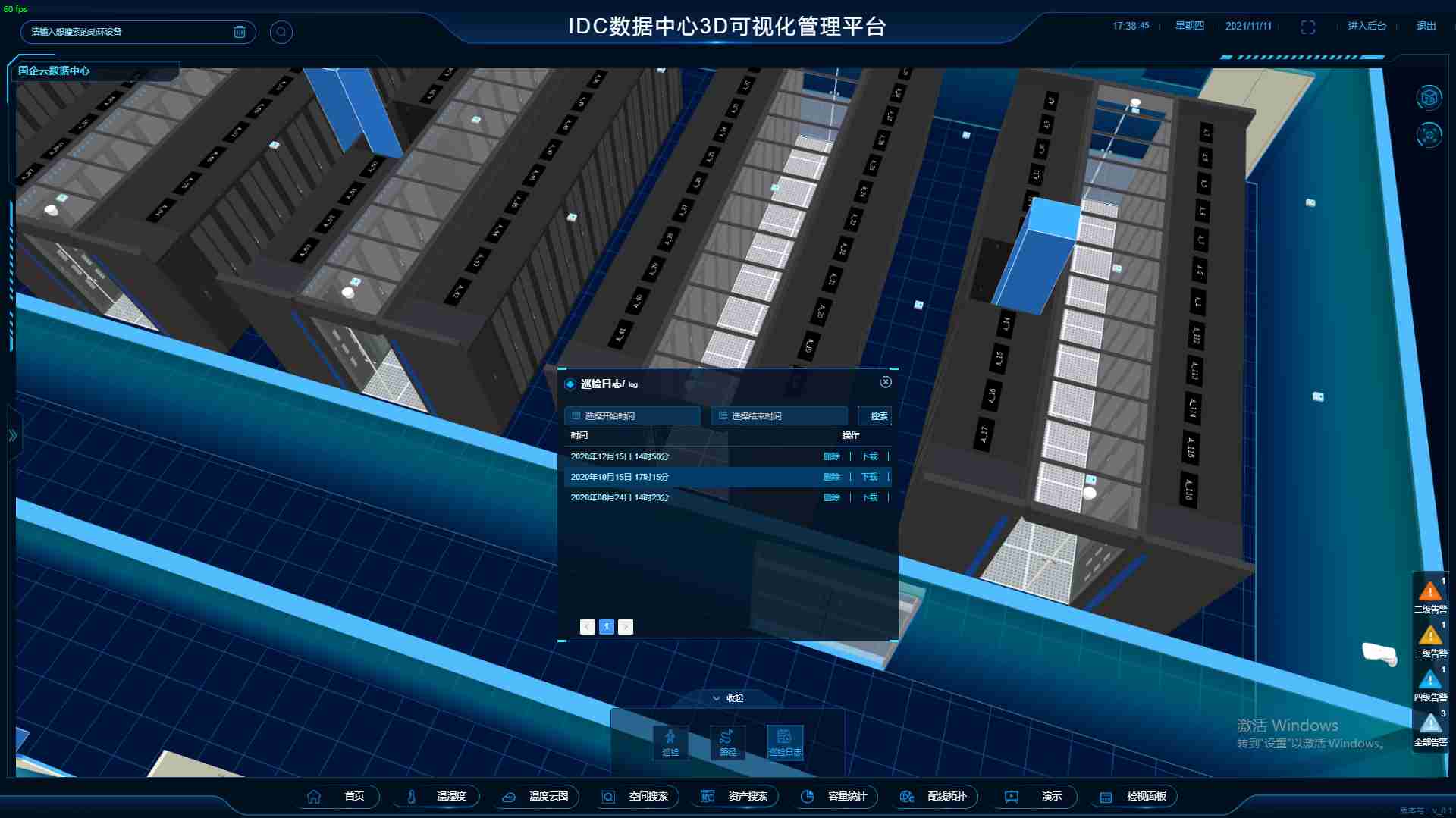

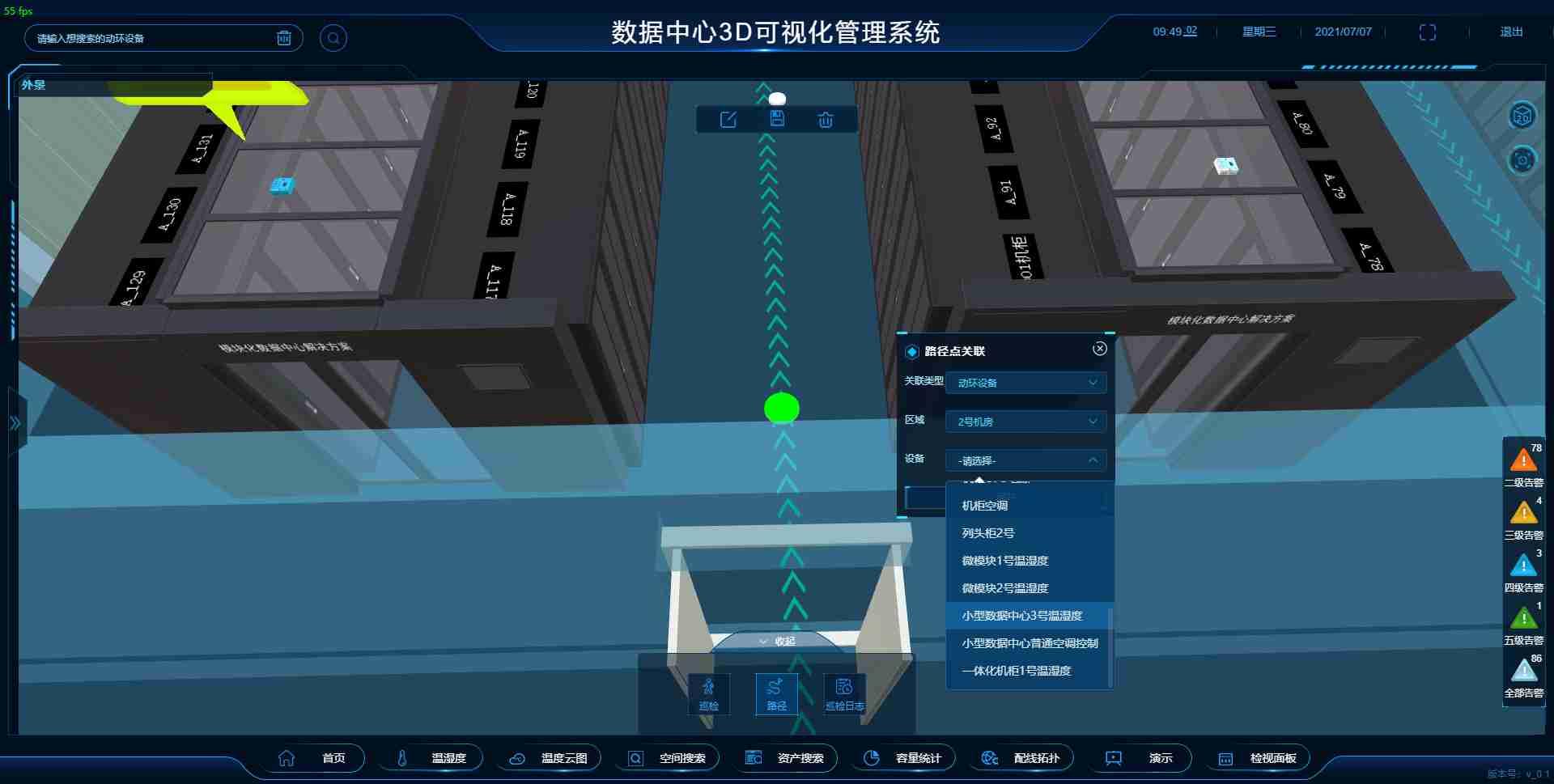

5.1 支持巡检设置功能,可根据需求任意设备巡检路线,可对巡检路线中的不同场景进行编辑。
5.2 支持在系统中实现动画录制的功能,用户可以自定义动画的路线、各节点之间的切换时间和播放速度,并支持自编辑字幕。
5.3 动画录制可加入各类实时的监控数据,以用于日常的巡检工作。
5.4 需支持循环播放默认动画功能。
6 配线链路管理

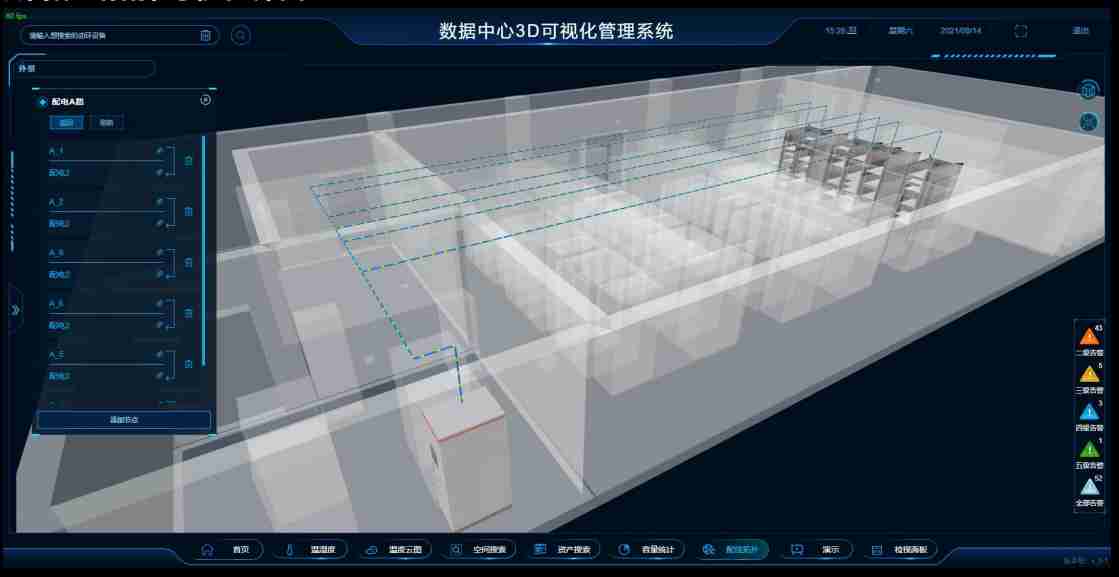

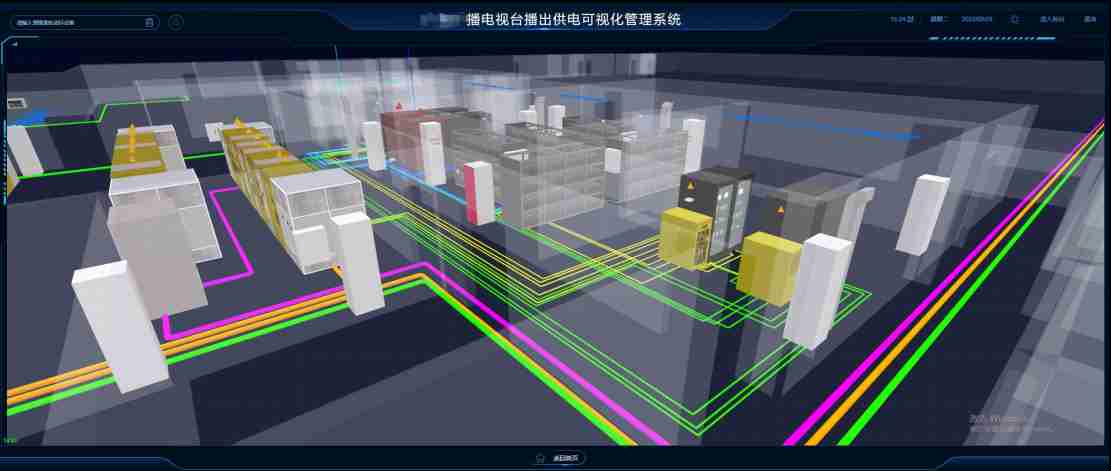

6.1 支持机楼动环设备端到端上下游拓扑图:提供查看机楼某一个设备上下游拓扑连接关系功能。在机房中能选择某一个设备,逐级下钻展开该设备的上下游拓扑连接图,可以从高压进线一直下钻到交流和直流配电屏,列头柜、以及业务用电设备。也可以呈现空调系统设备的拓扑关系。
6.2 支持弱电配线可视化将各个机柜内设备的连接信息纳入可视化平台,通过任何物理可见的设备就可以查找到相关的链路信息,通过任何一条链路信息也可以查找到相关设备端口信息,完成链路配置可视化。机房基础设施中的设备是通过端口和各种线缆实现连接的,以3D可视化的形式展现设备之间的连线关系和管线分布及走线情况。
7 IT网管集成管理
7.1支持机柜内IT设备监控三维展示和管理,整合IT网管系统、IT主机监控系统等第三方系统的IT设备实时参数、告警事件。
7.2支持为运维人员提供一个统一的告警监控管理界面
