快速制作机房3D效果图教程

发布于 2022年08月06日

随着信息网络技术的不断发展,大量数据中心的建设,机房监控软件已经成为了机房管理者重要的管理工具,机房监控软件也从无到有,从2D到3D,从静态到三维动态的改进。



不多说,直接上图↓

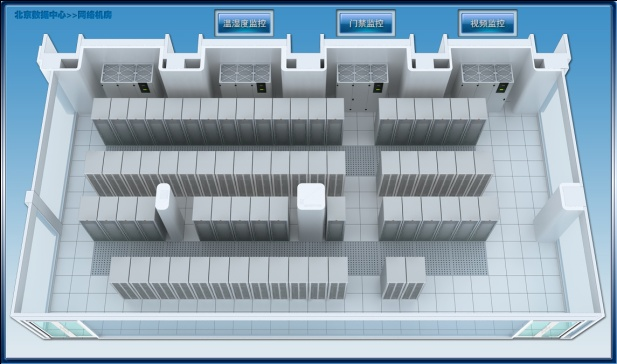

「 以前的 」



1



「 现在的 」



2

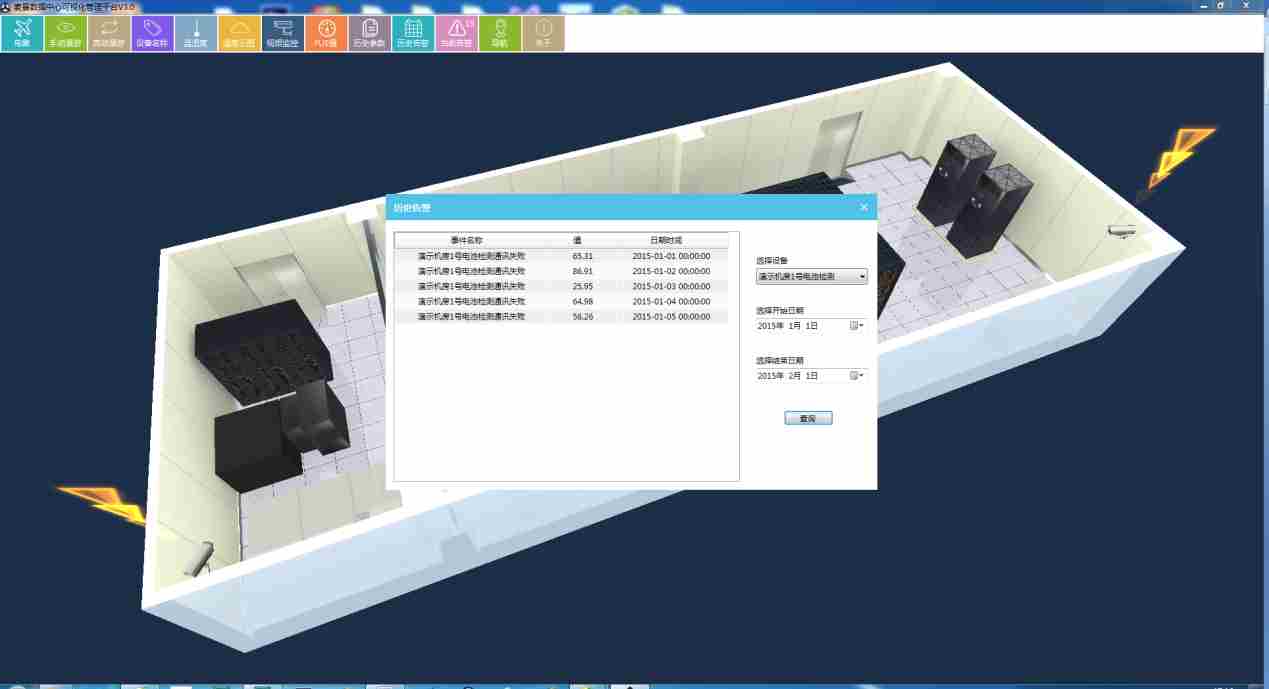

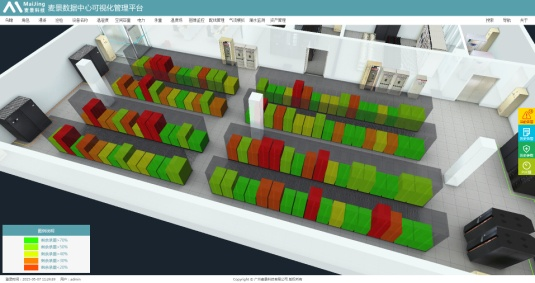

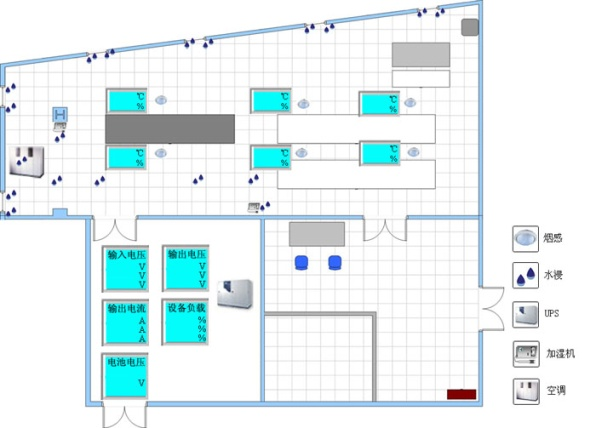

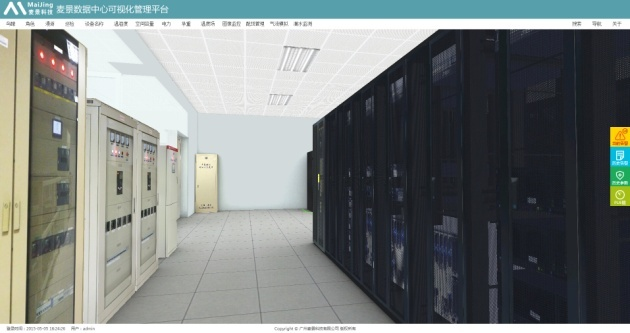

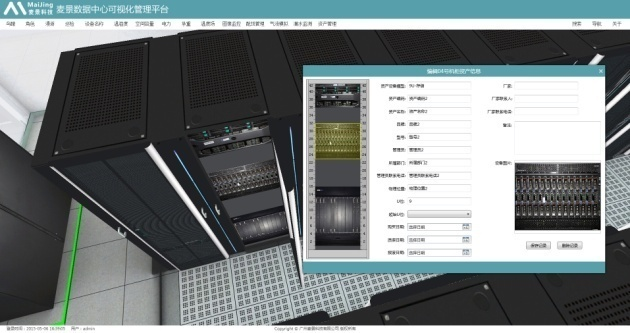

又或者是麦景数据中心可视化管理平台这样的。



3

4

5

6



现在教大家如何画好一张机房效果图,所用软件有↓



789

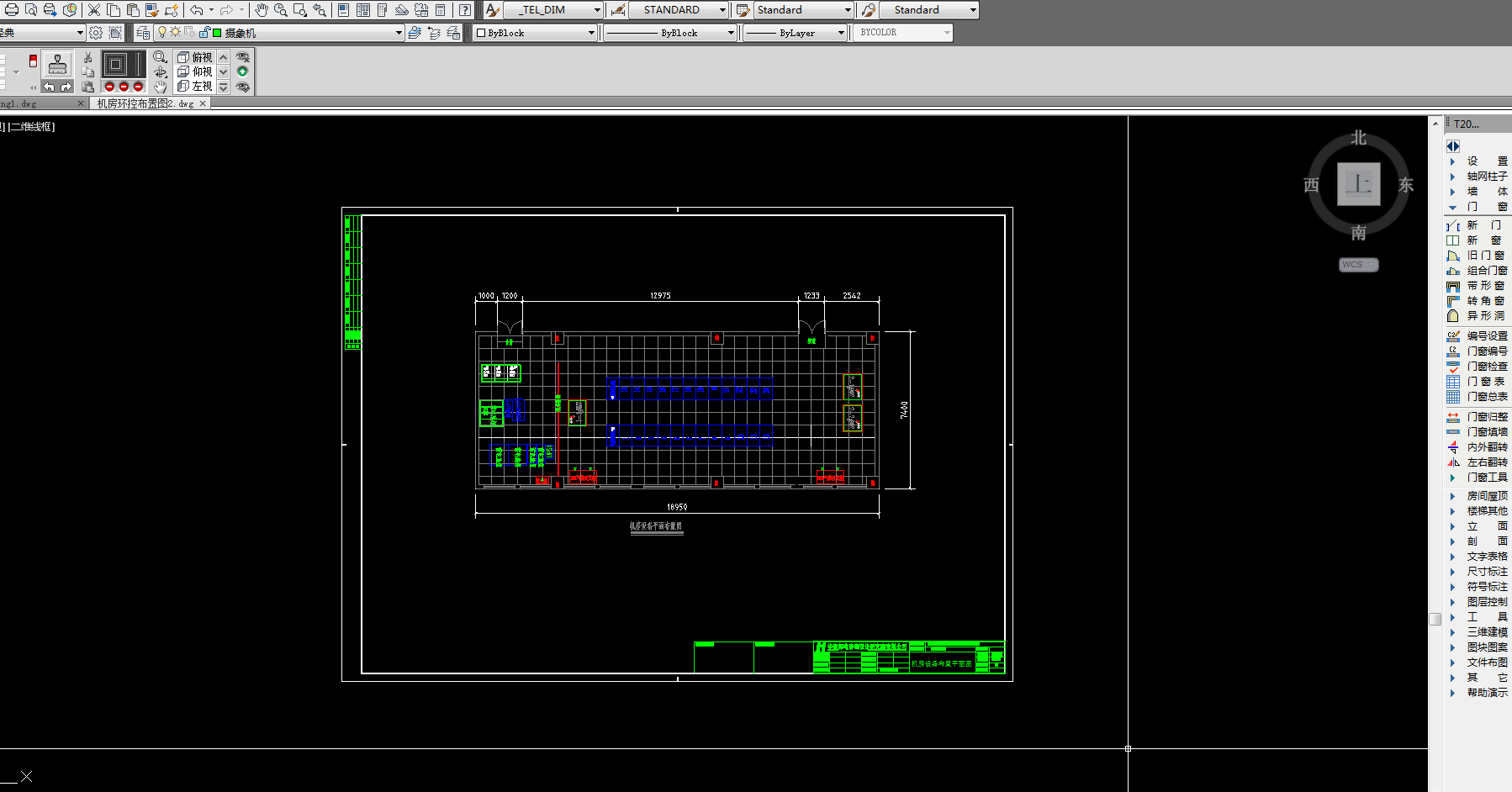

前期准备资料有机房CAD图,CAD图,CAD图。重要的事情说三遍!!!



10



拿到项目CAD图一般内容较多,过于繁锁复杂,看起来眼花潦乱,乱七八糟等诸多问题。

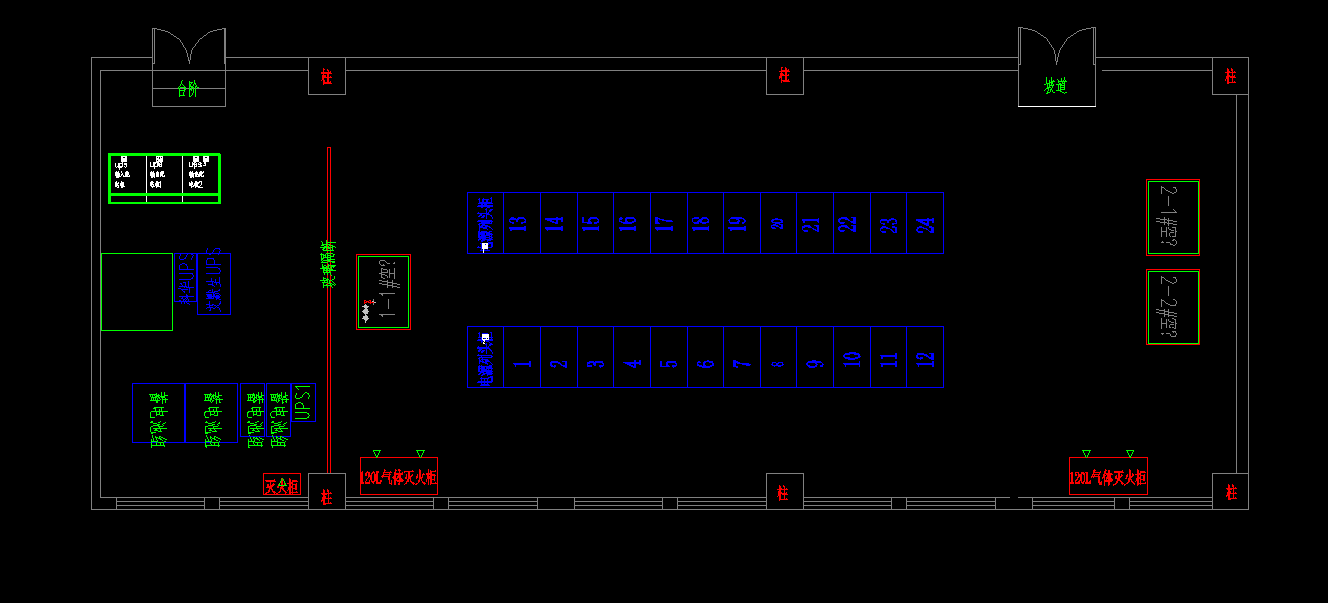

第一步:1、先对CAD图进行整理,删除多余的东西, 可以通过关闭图层或直接选中删除,达到以下效果。



11



文字可以保留,因为在3D里不会显示CAD里的文字。

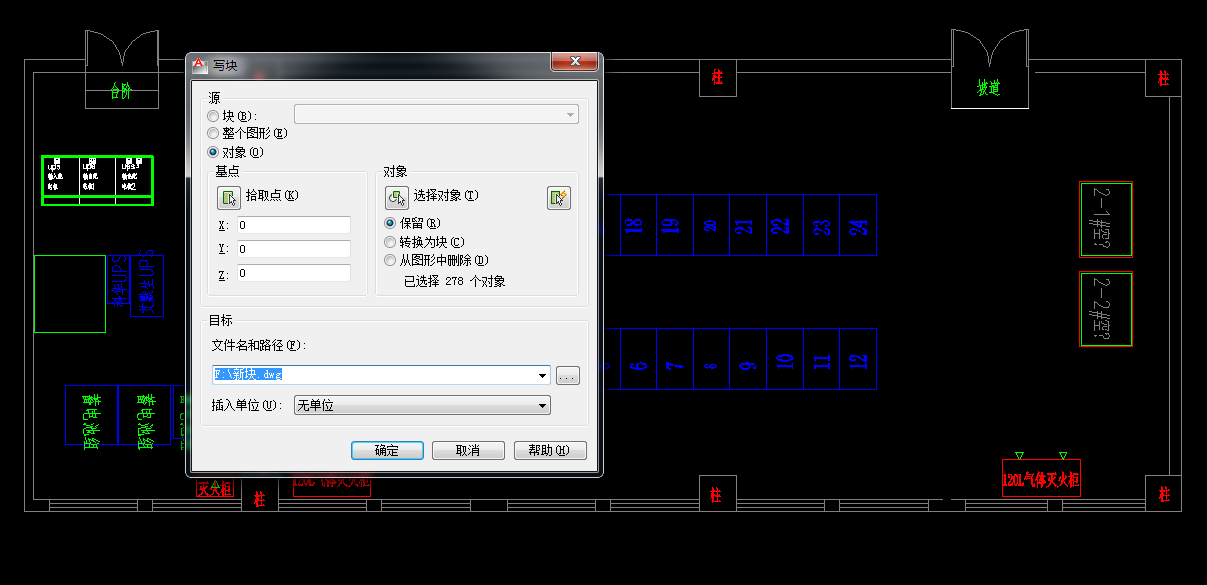

2、清理完CAD后选中所有图形按“W”将CAD另存为新块。



12

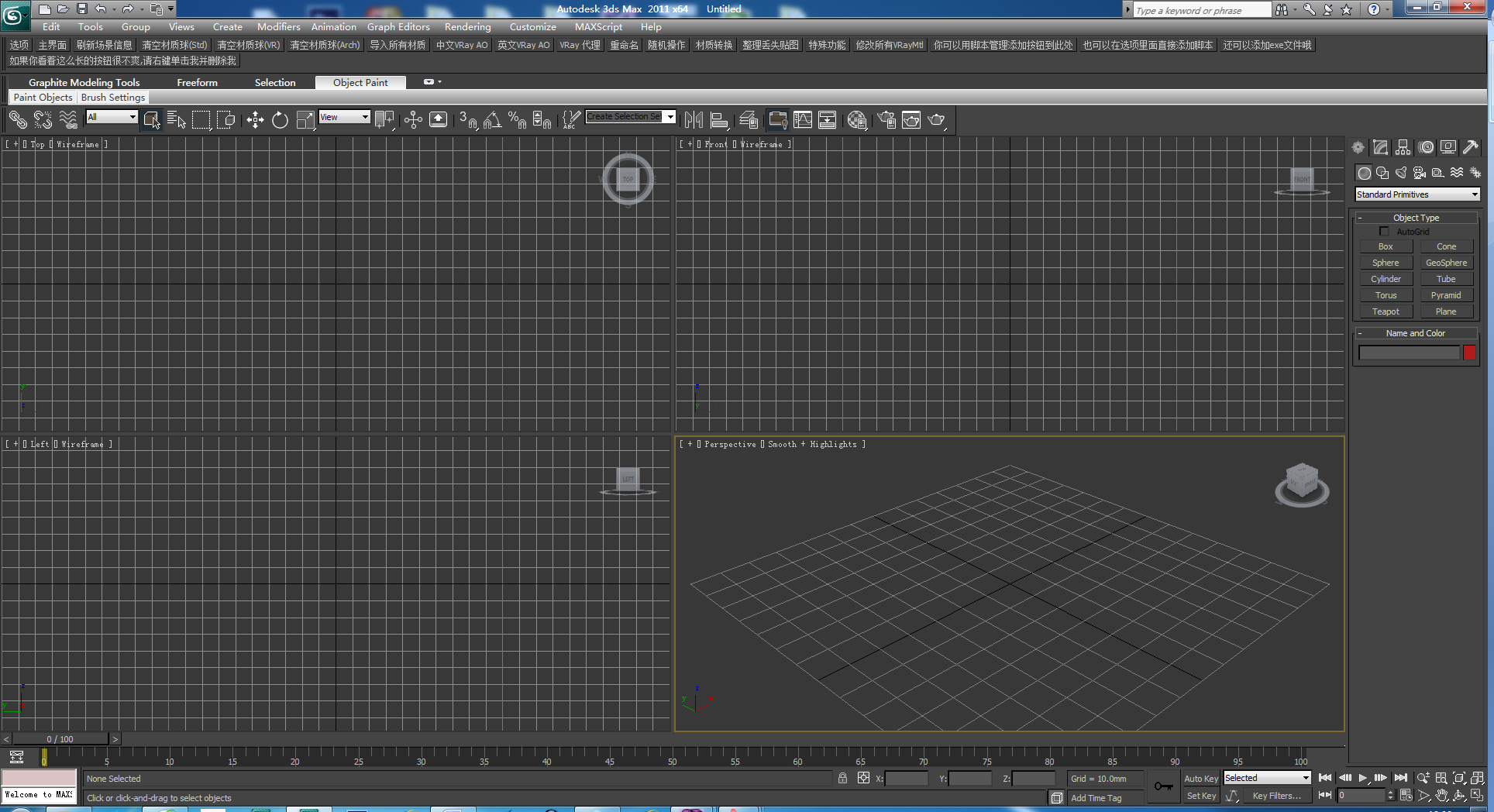

第二步:1、打开3Dmax 软件,中英版本随意;



13

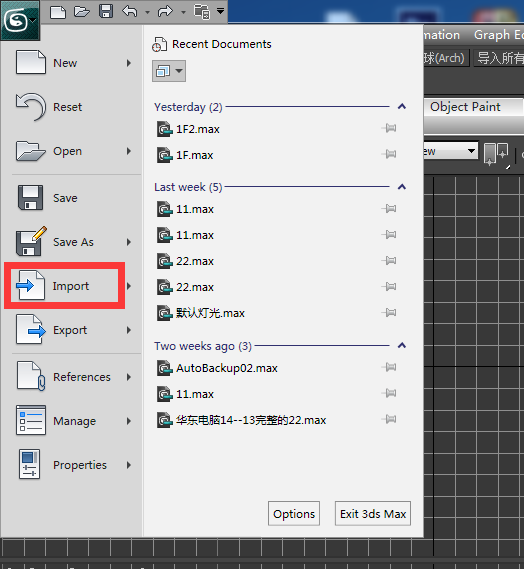

2、导入CAD文件;



14



15

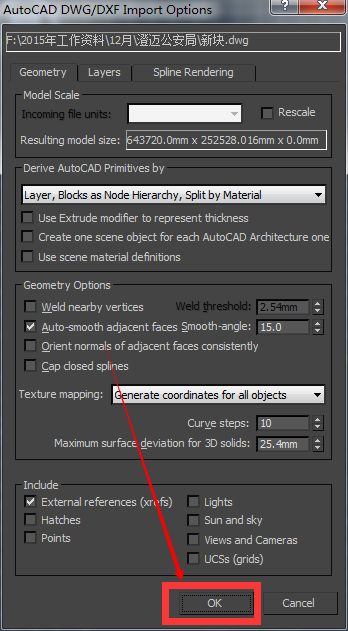

3、点击 Ok 下一步;



16

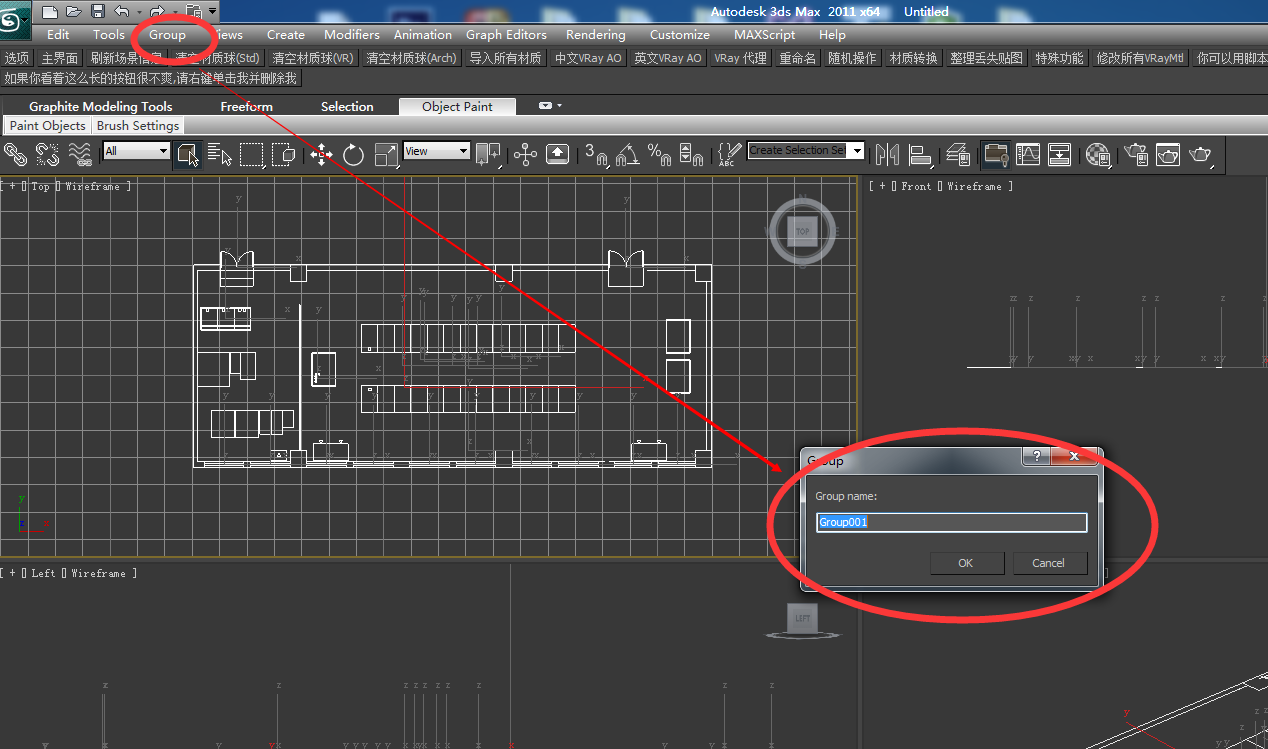

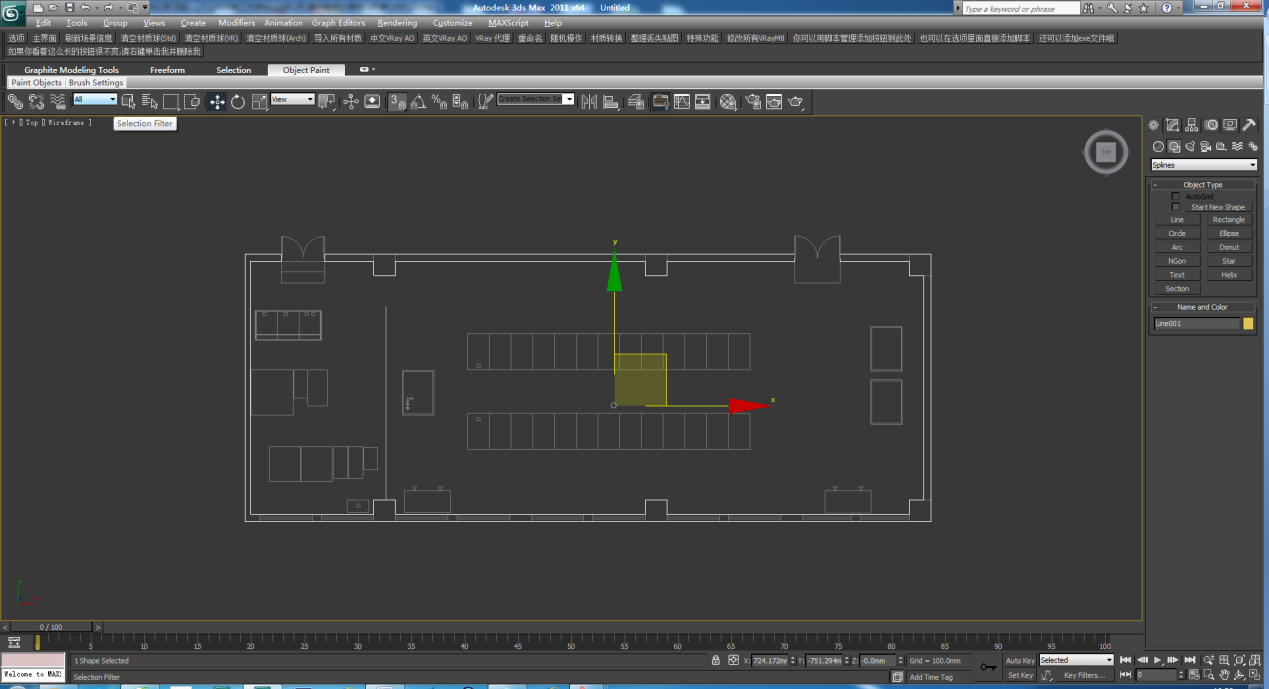

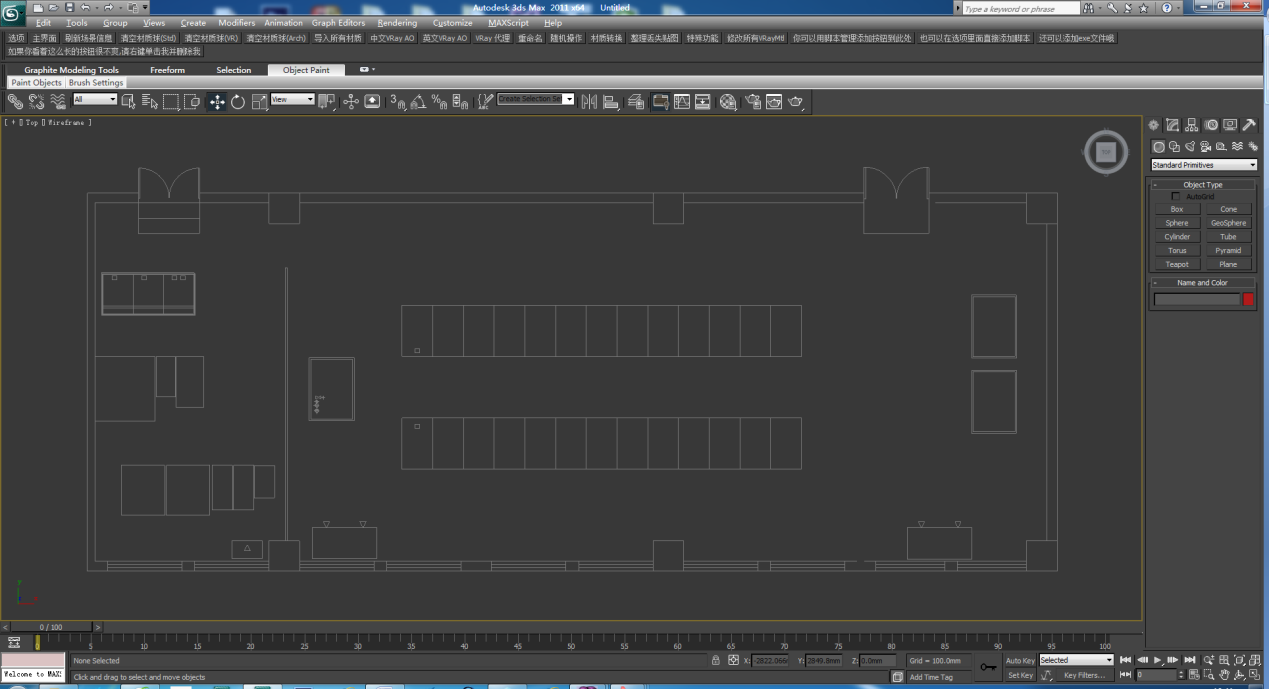

4、Ctrl+A 全选所有,打组,坐标归零;



17

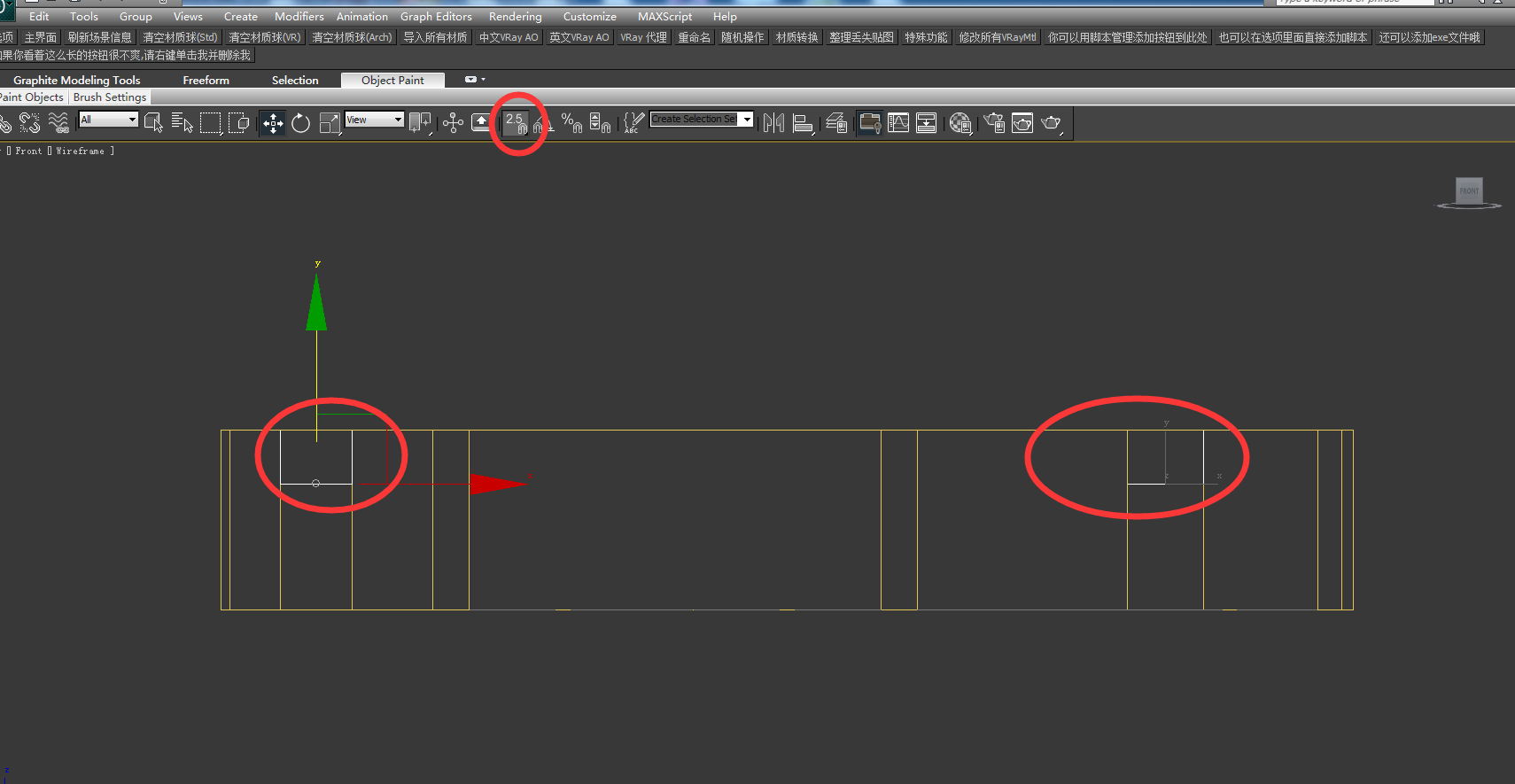

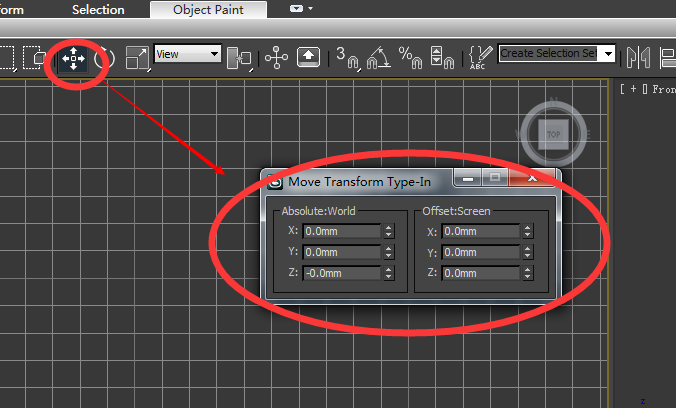

5、选择移动按钮右键,世界坐标归零;



18

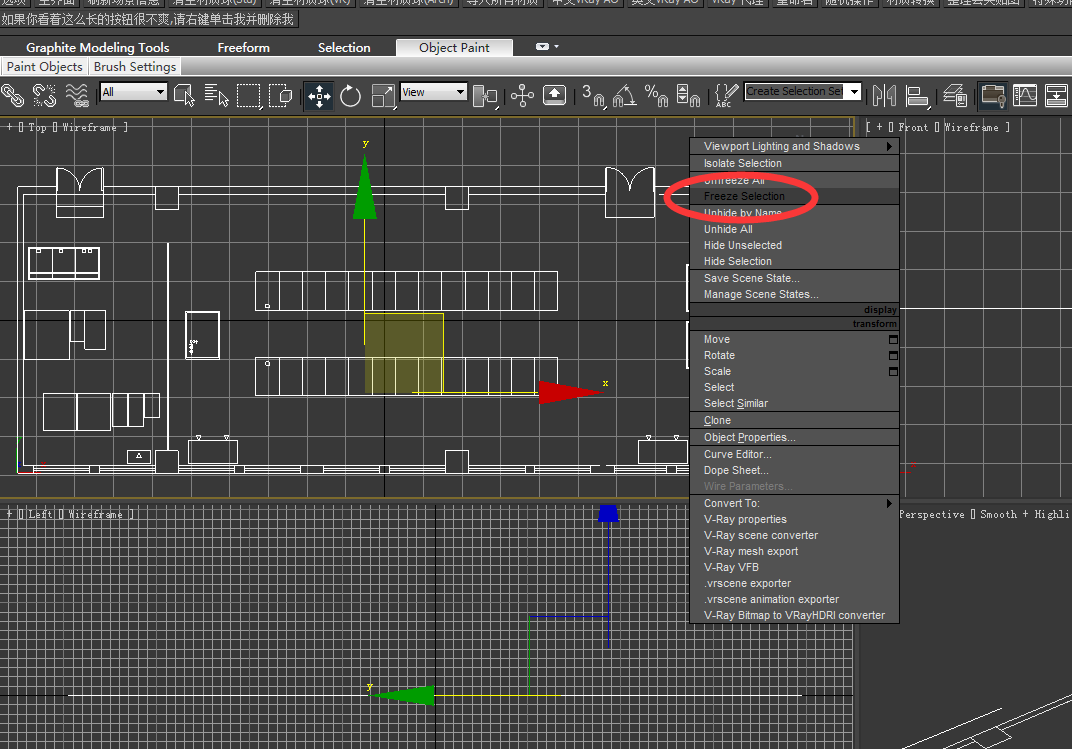

6、选择图形右键,冻结;



19



20

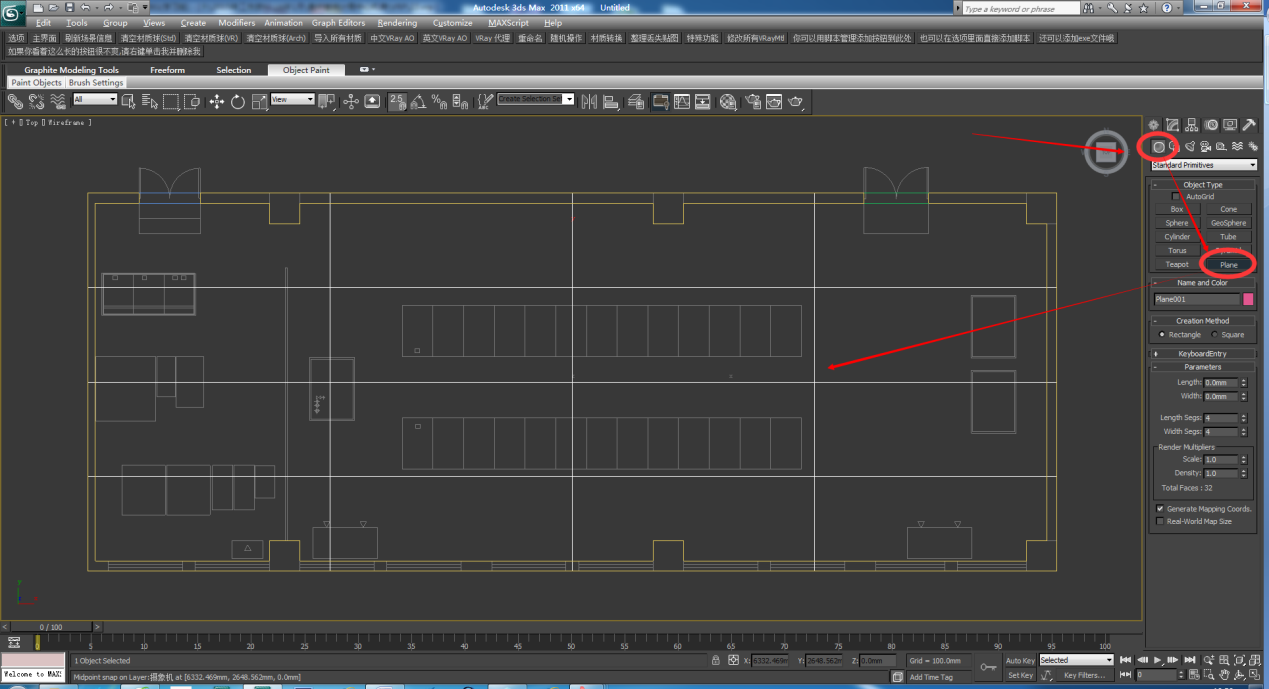

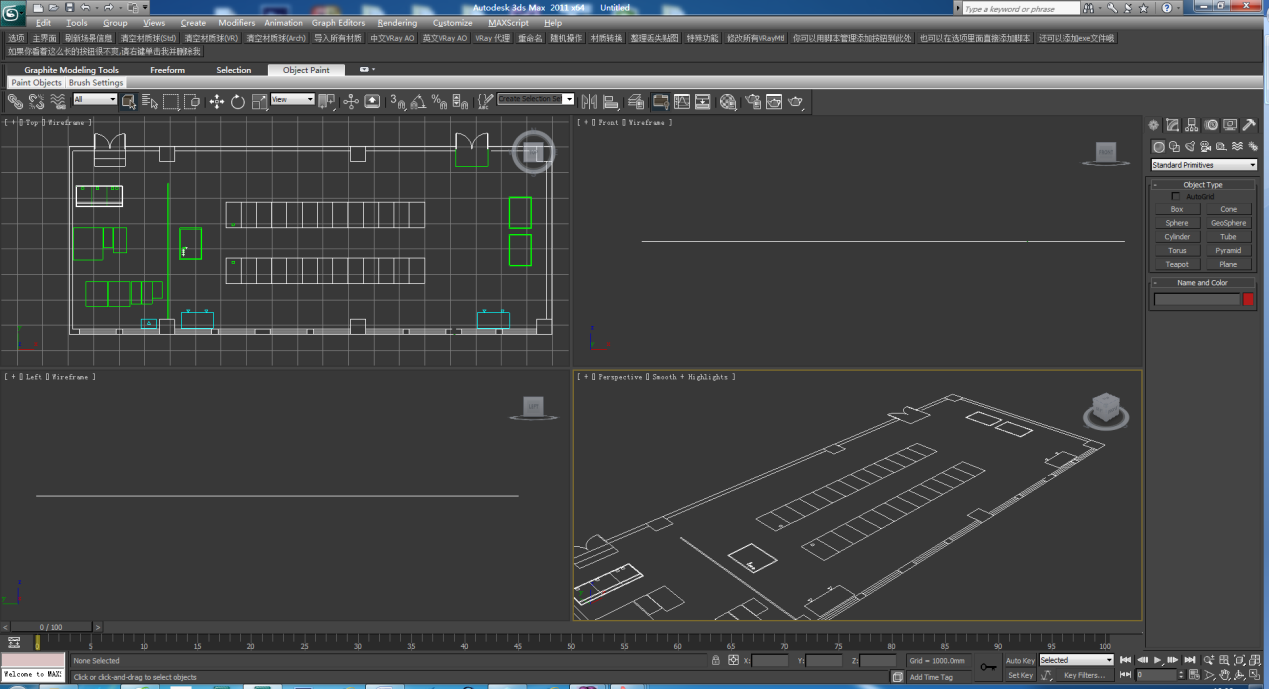

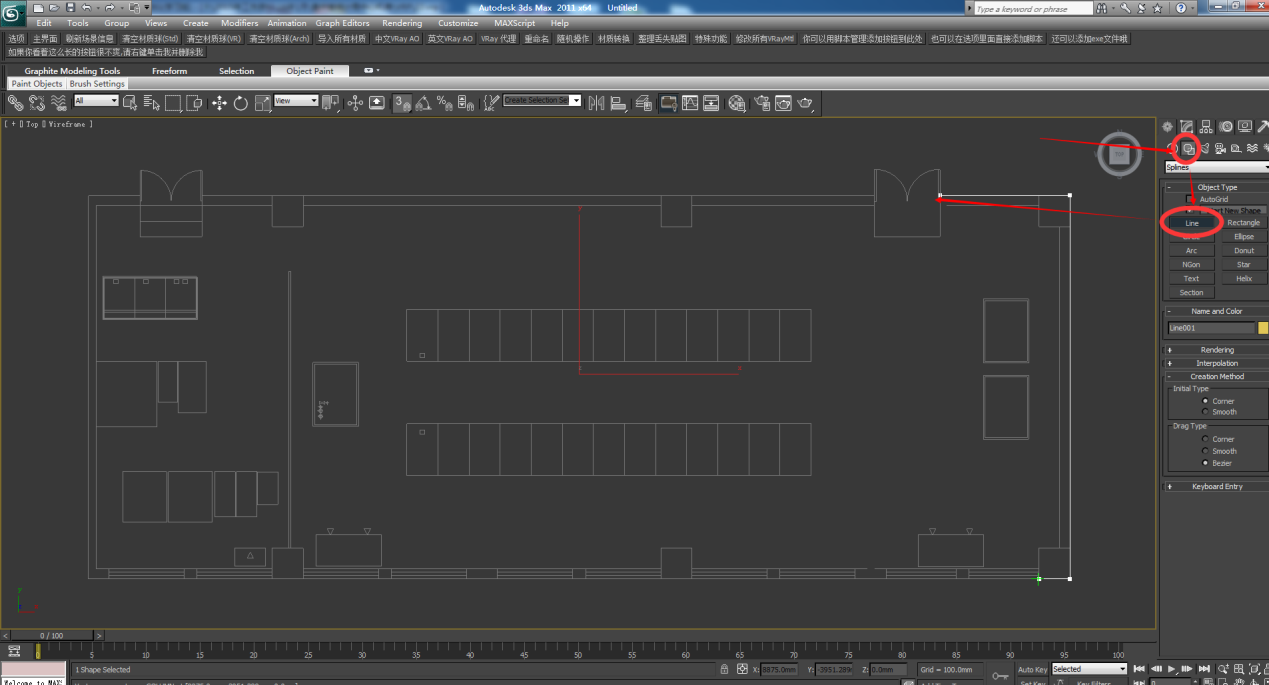

7、创建面板,二维图形,直线工具跟着CAD底图画出机房墙体轮廓;



21



22

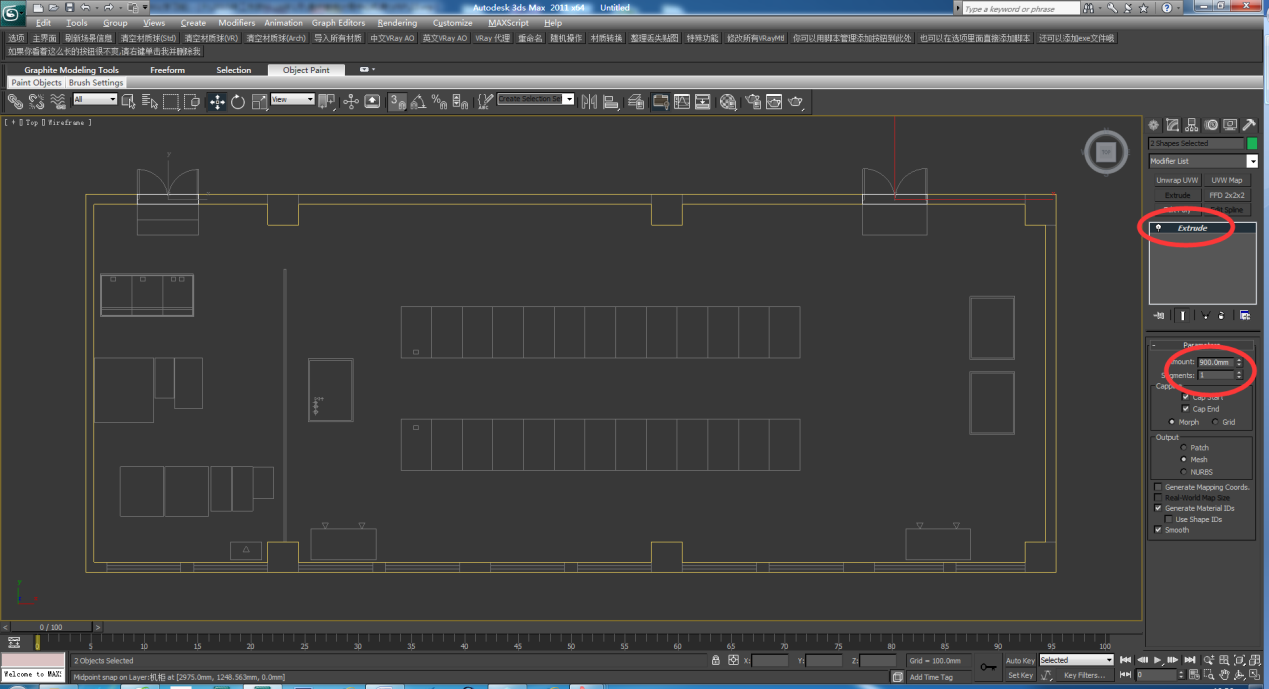

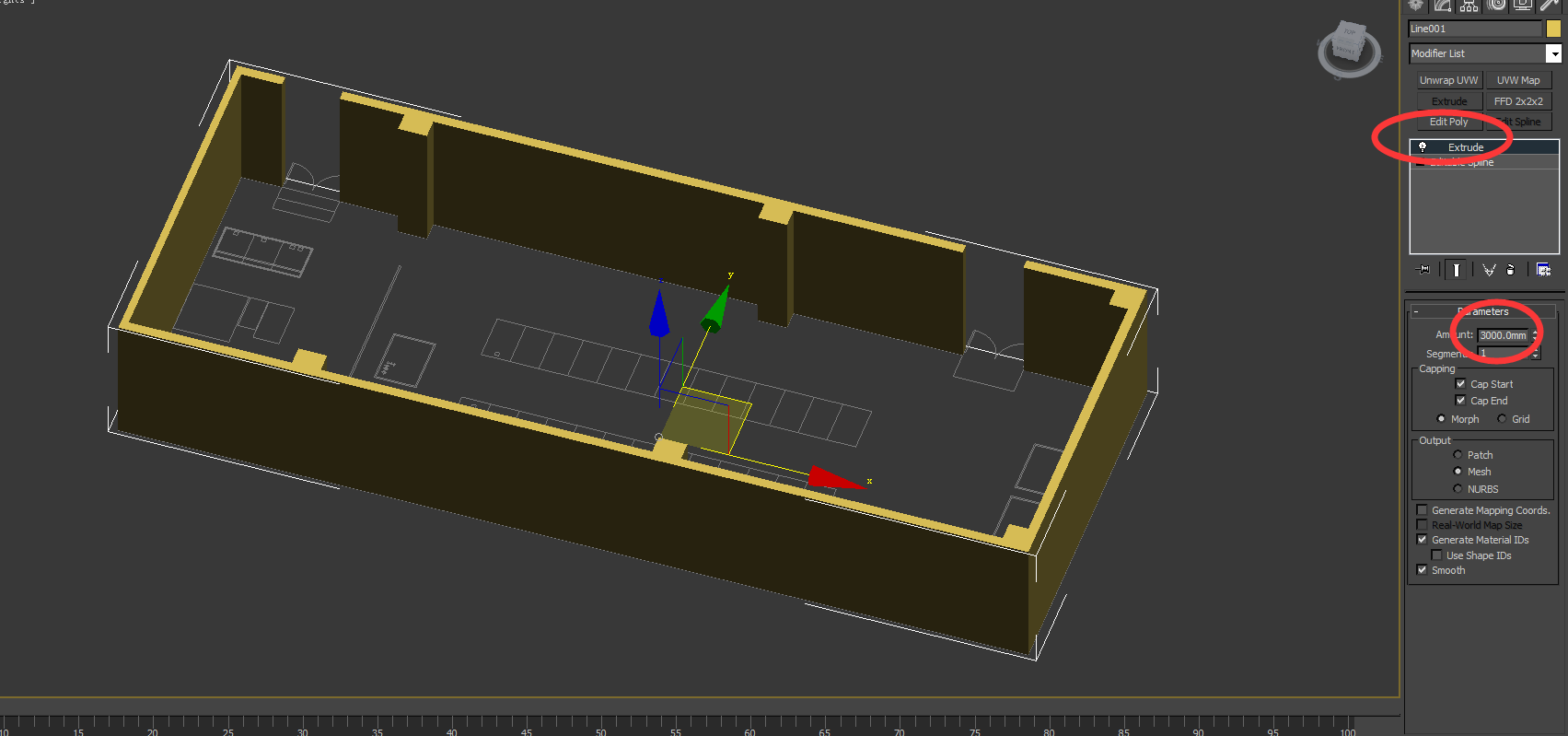

8、画完轮廓,通过挤出命令,挤出墙体高度,高度3000mm;



23

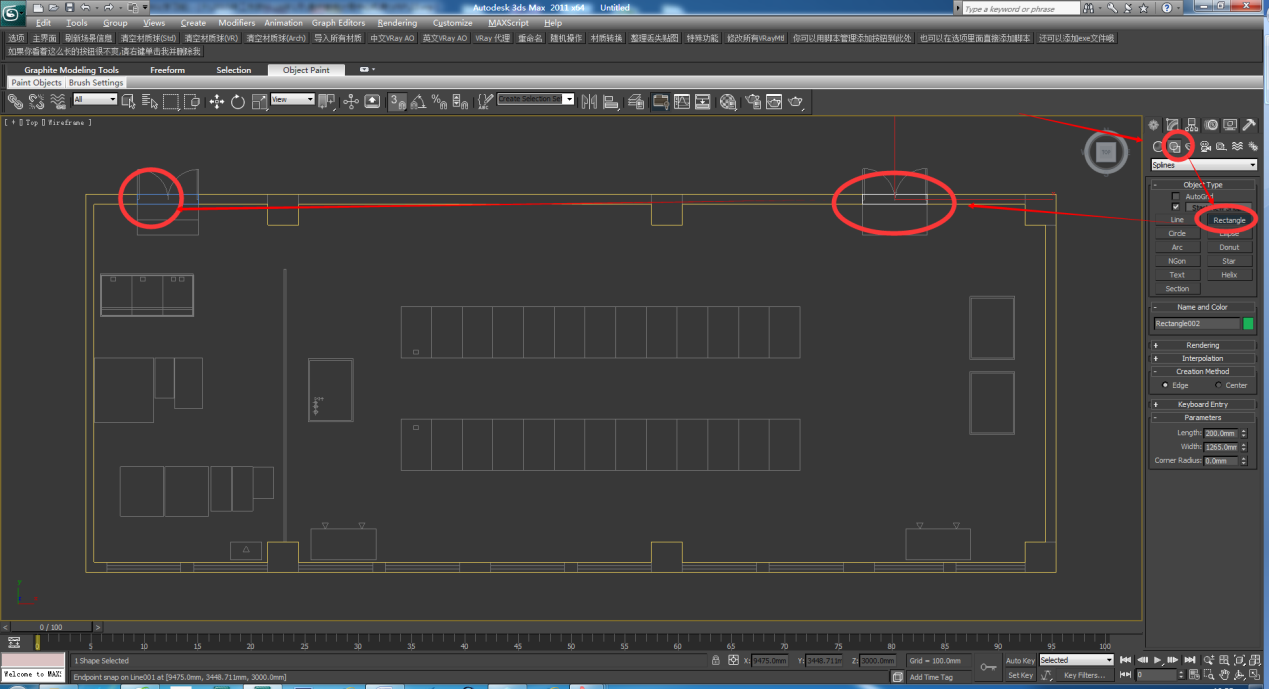

9、再使用矩形工具,画出门上墙体部分;



24



10、同样使用挤出命令,挤出高高度,900mm;



25



11、使用2.5维捕抓工具,将模型移动到对应位置;



26



12、创建地板;



27

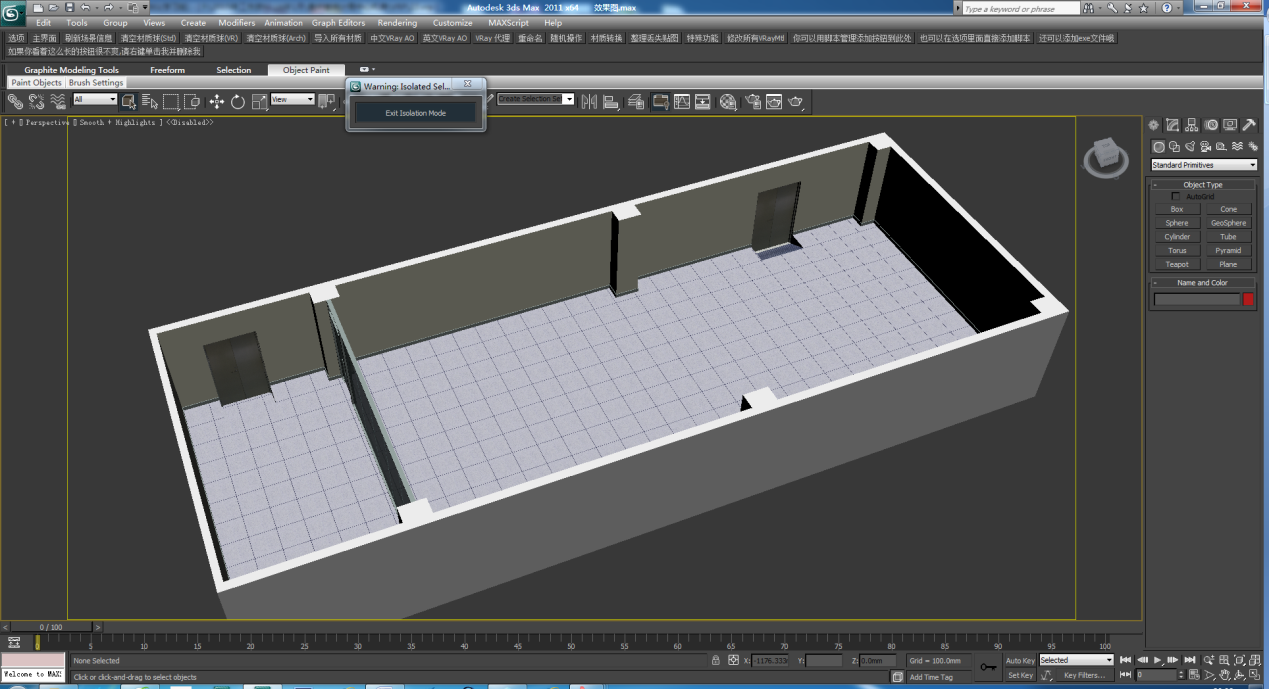

到此房间结构出来啦!



28

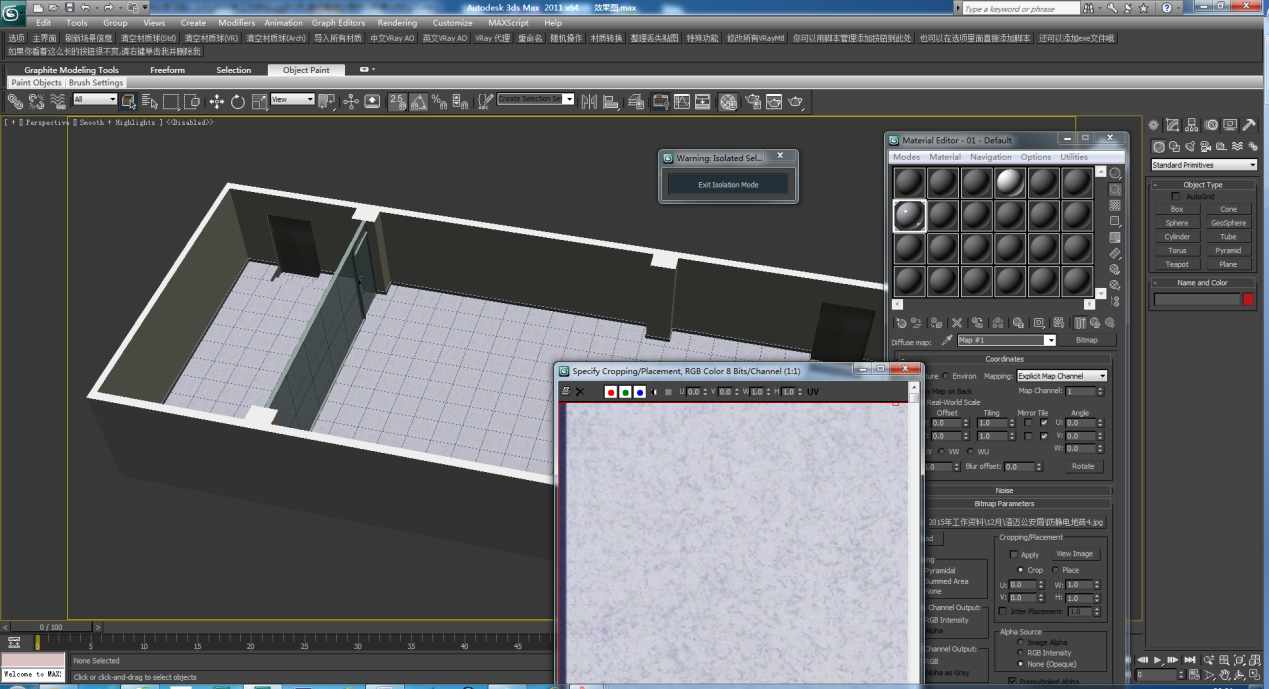

13、给模型贴图;



29



30

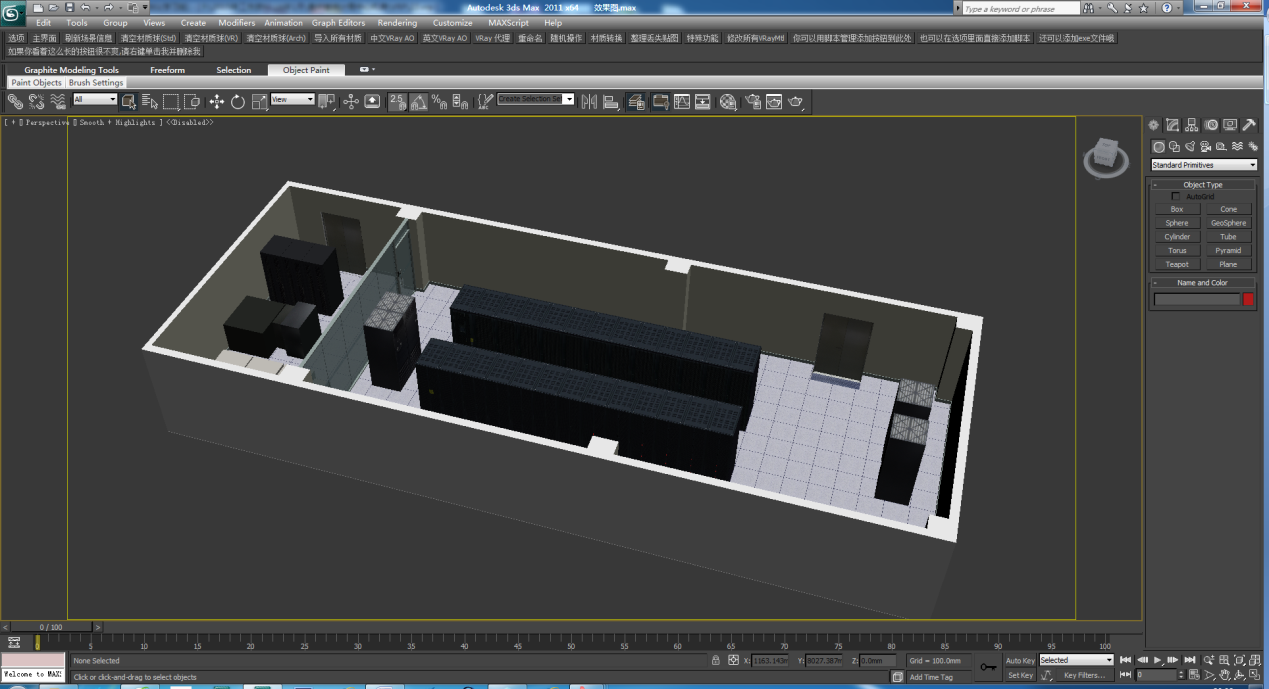

14、摆设备模型,设备模型可以自己画,也可以网上找;



31

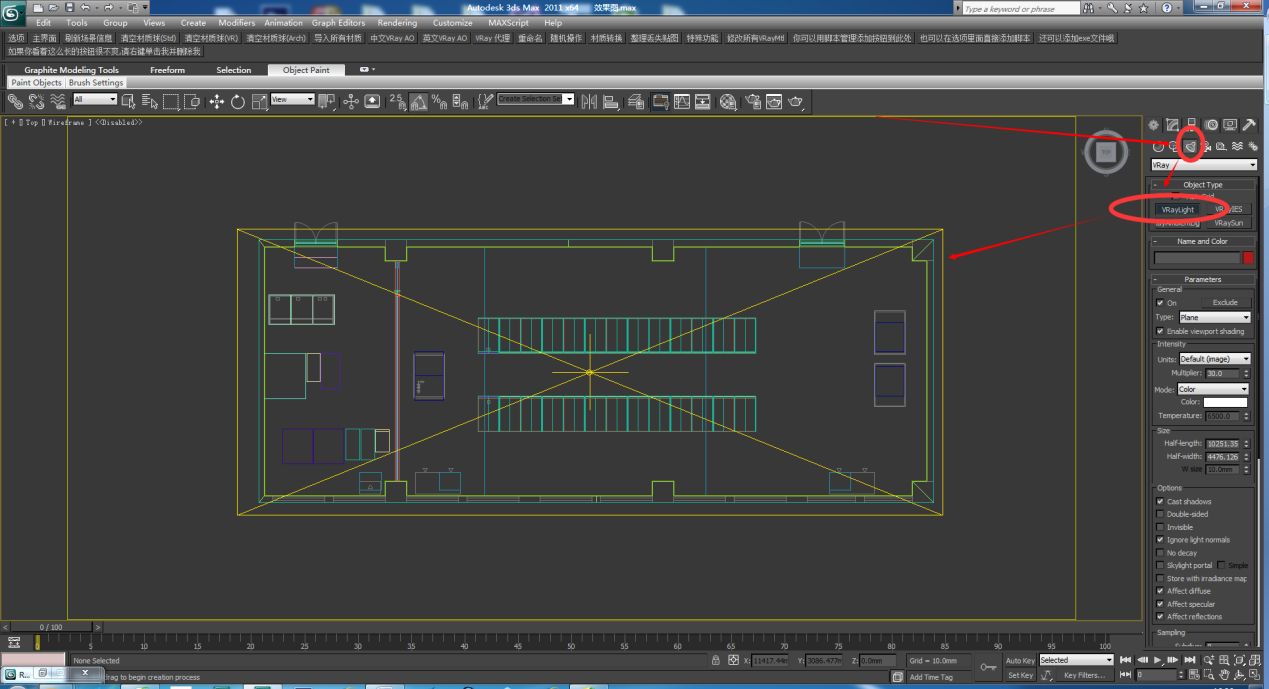

15、打光,建议使用V-Ray渲染器,所以也同样建议使用V-Ray灯光,效果图只需打一盏V-Ray面光源即可,无特殊情况一般不需要补光。V-Ray面光源根据机房大小来打,需要盖住所有机房区域。



32

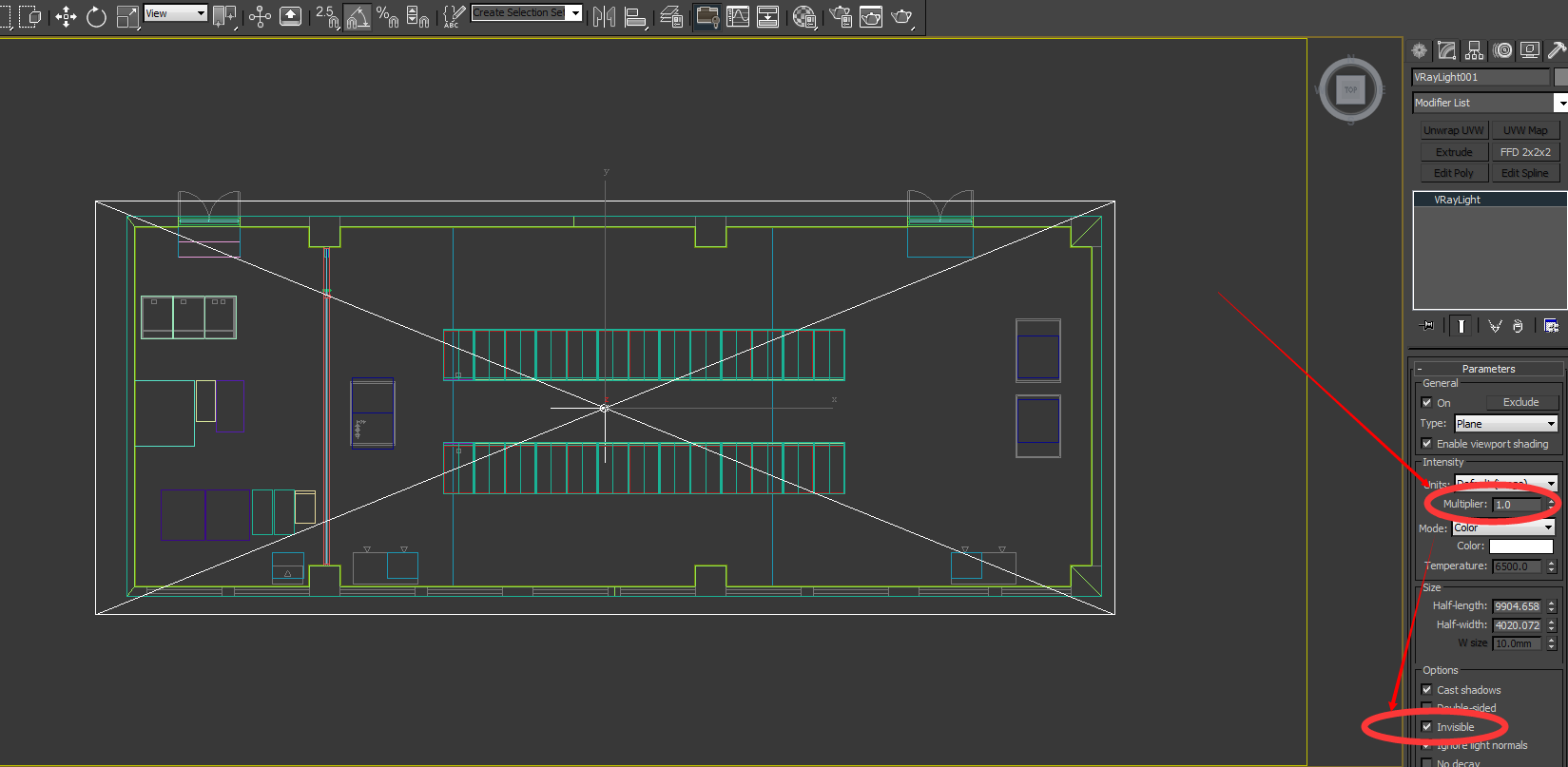

16、灯光参数调整,倍增值设置为1.0,勾选灯光不可见选项;



33

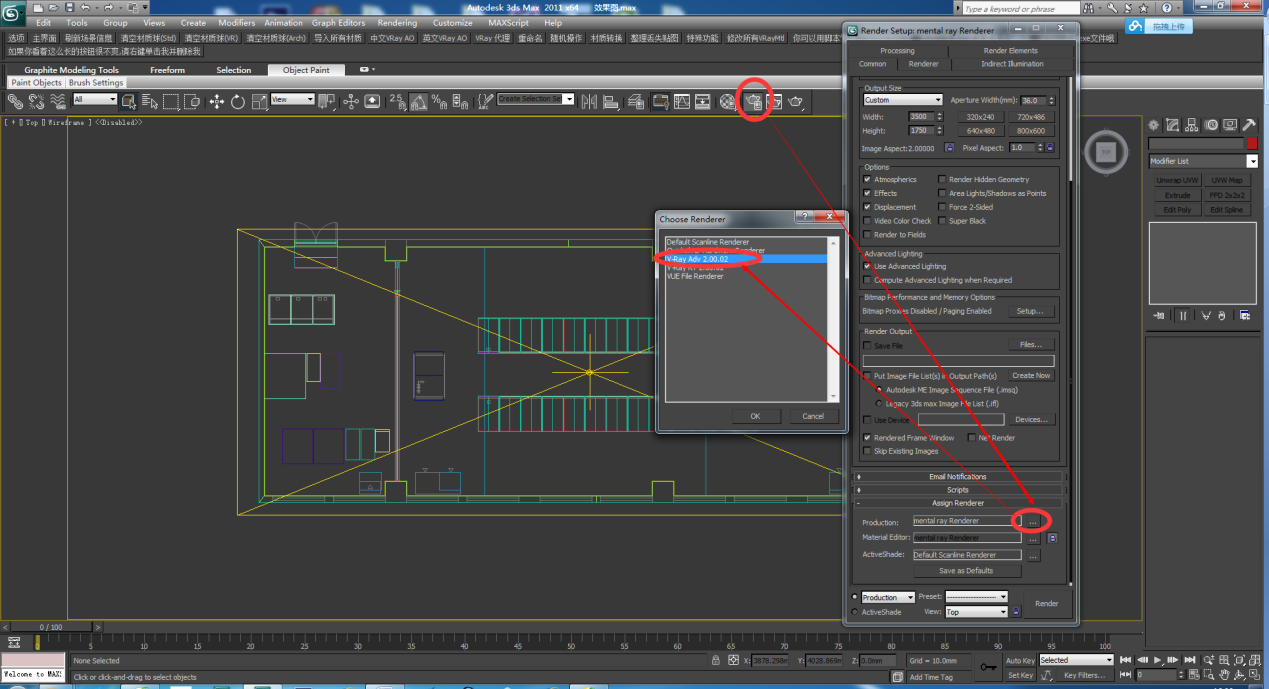

17、按F10打开渲染设置面板,选择V-Ray渲染器,(没有安装的可在网上下载安装);



34

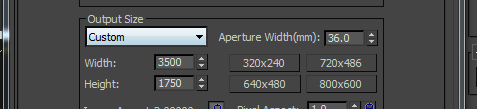

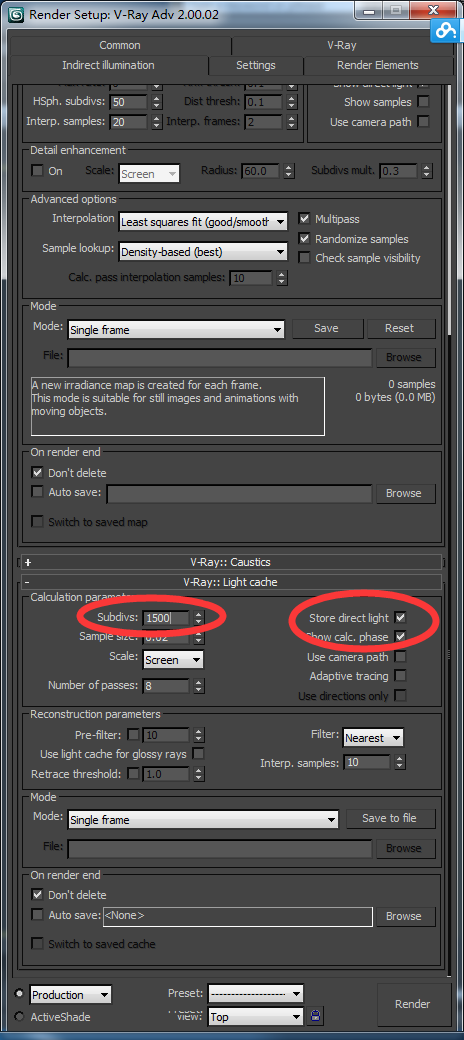

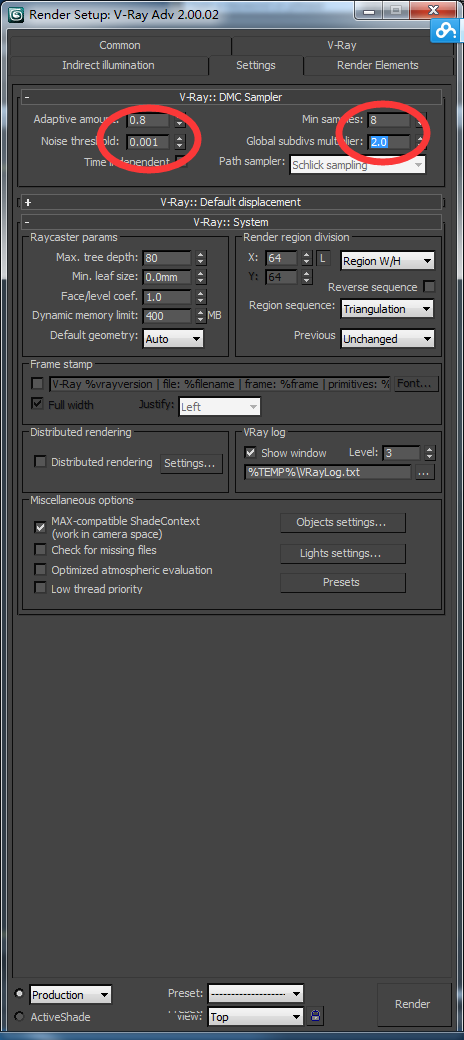

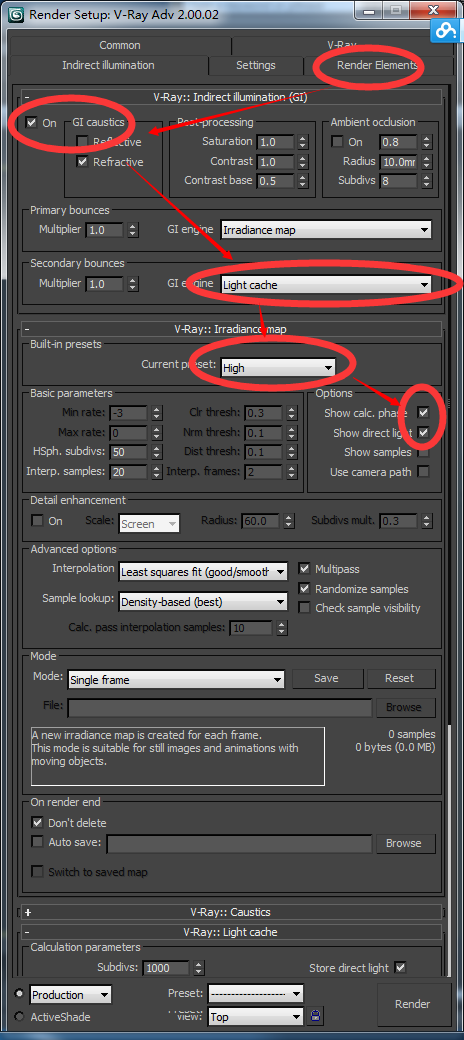

18、进入渲染器设置面板,设置渲染参数如下:



35



3637



3839

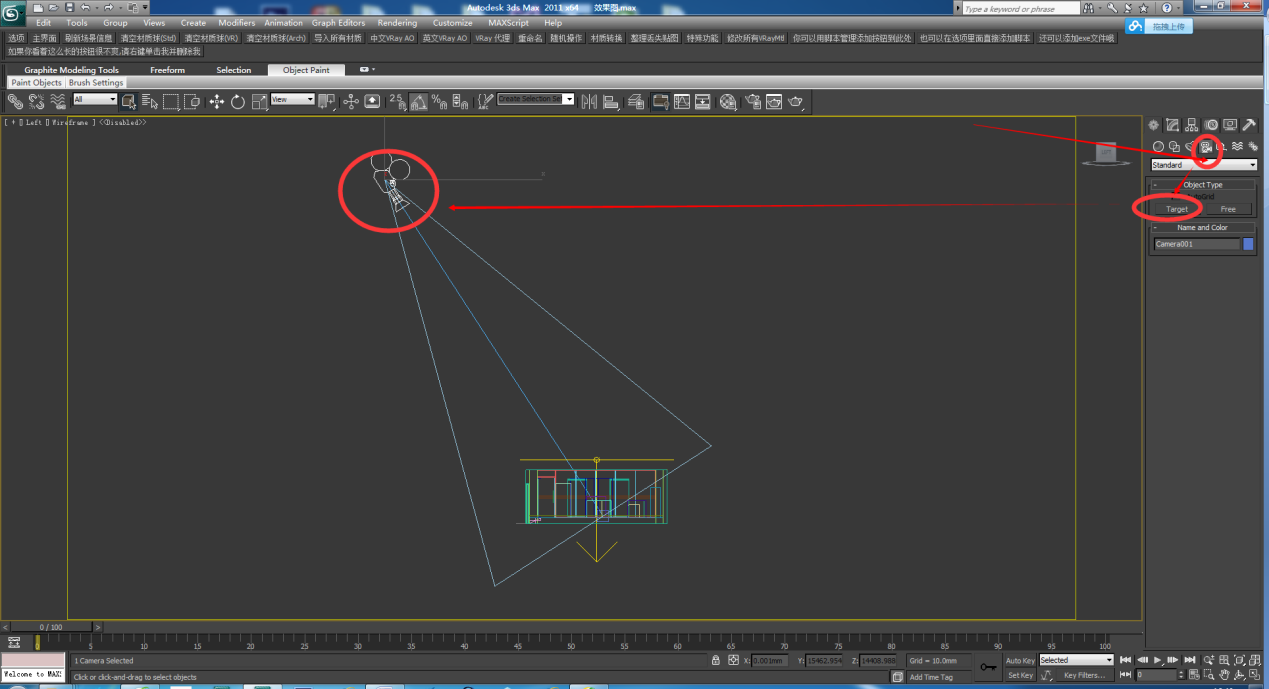

19、打好相机;



40

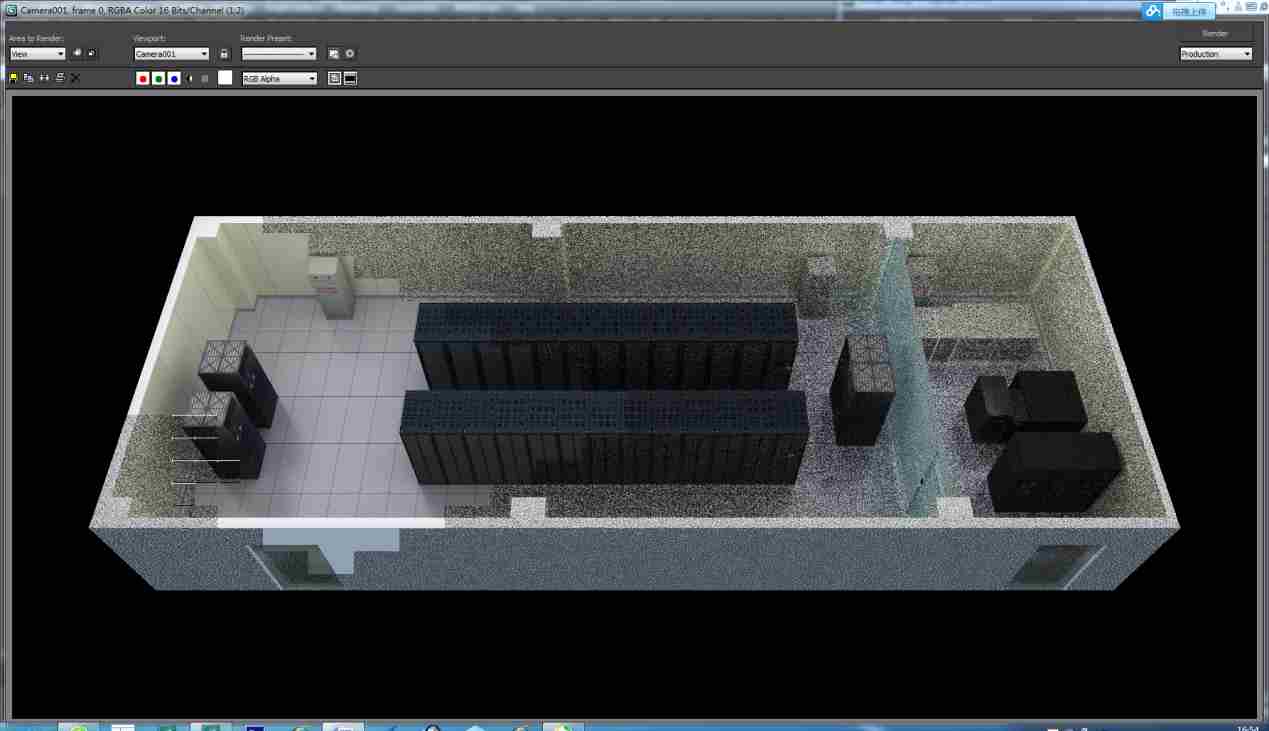

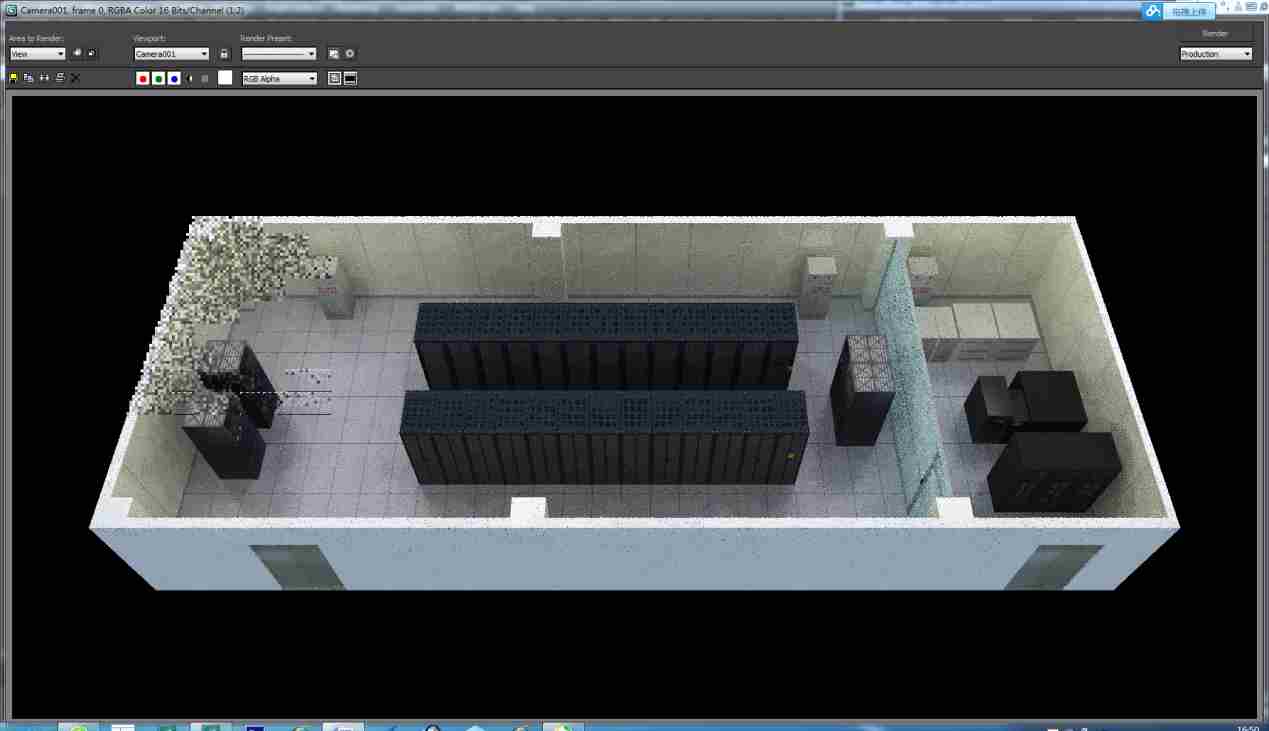

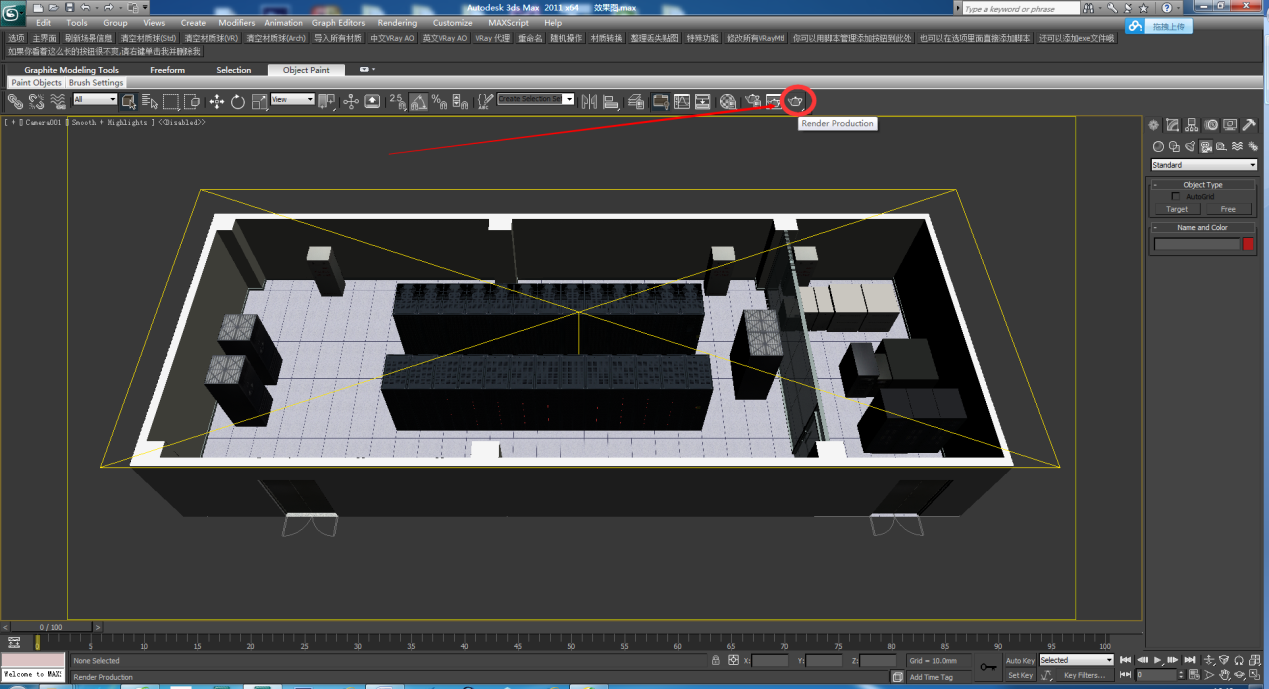

20、切换相机到视图,按渲染按钮,开始渲染;



4142



4344



抽根烟,坐等成果……



45

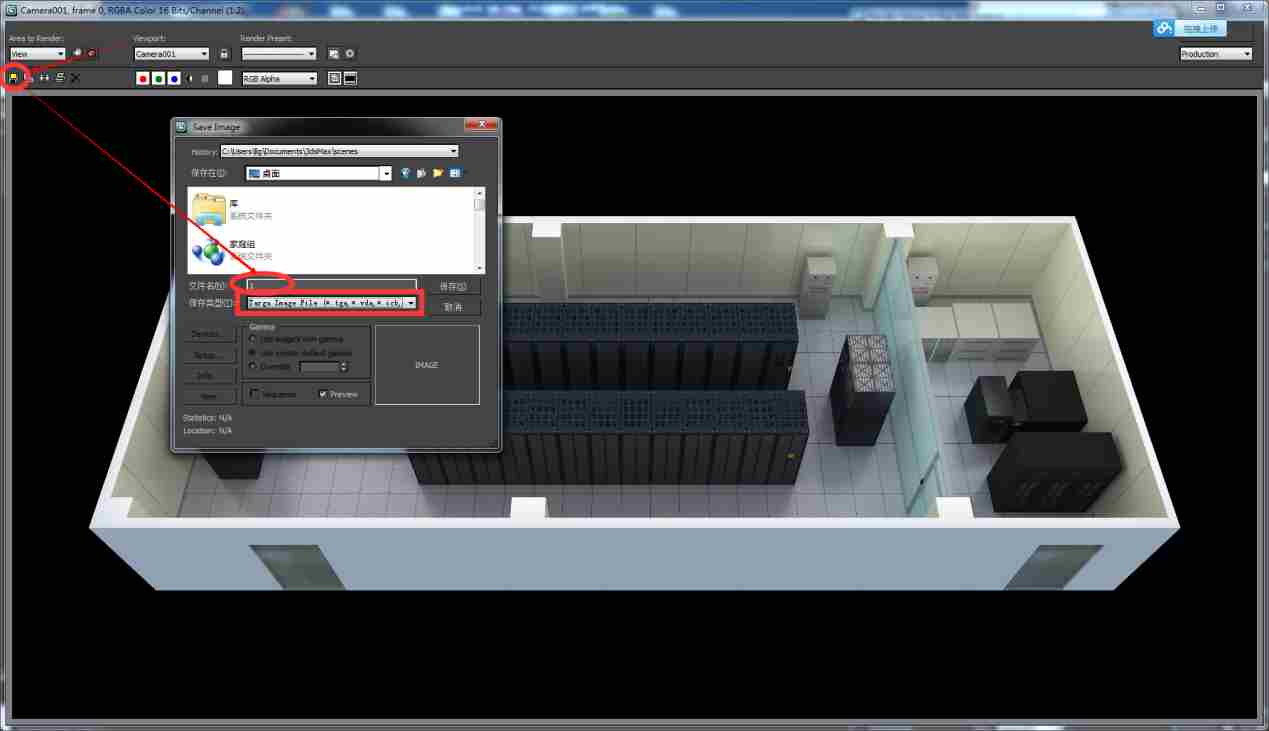

21、保存成品,切记保存格式选择TGA;



46



22、打开PS软件;



47

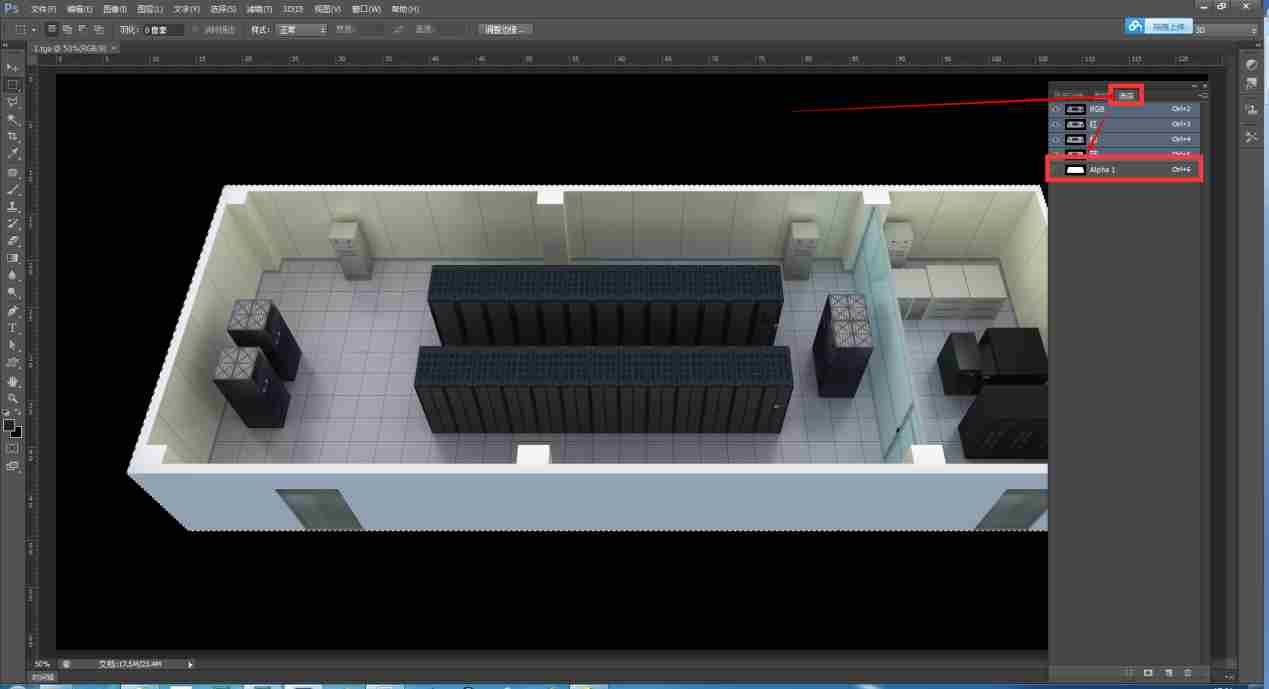

23、使用通道,按住Ctrl点选Alpha1通道,快速选择图形内容;



48

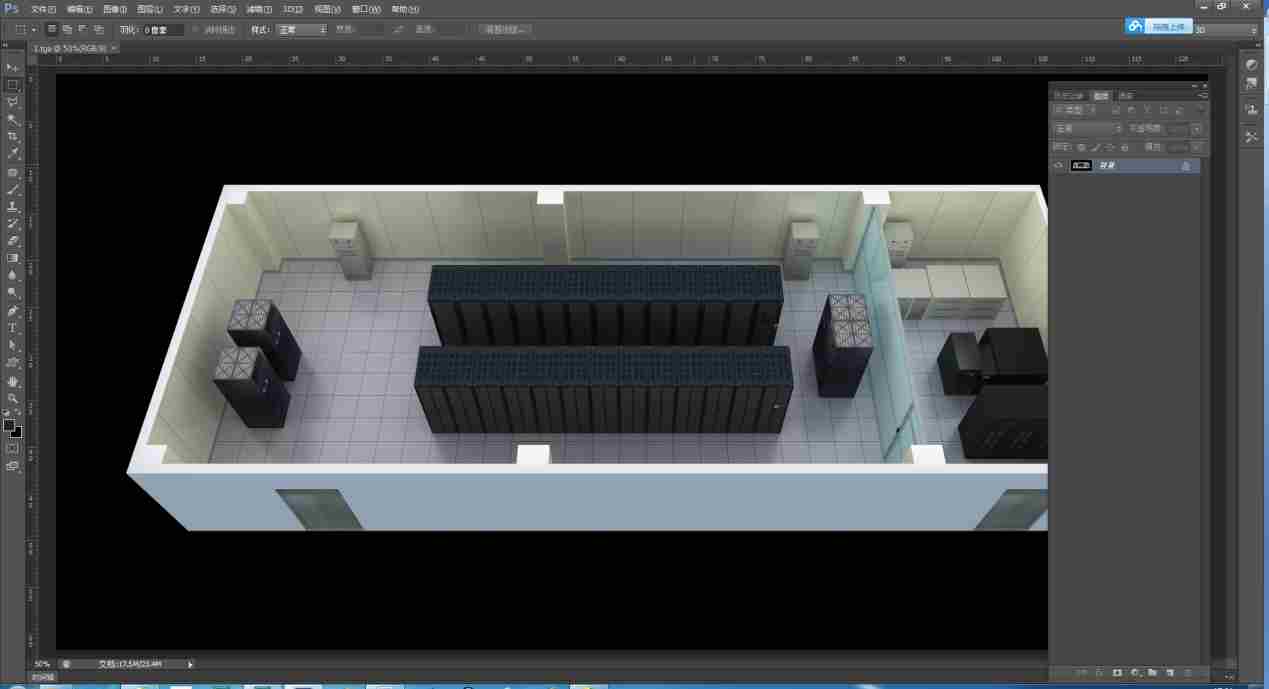

24、Ctrl+J 拷贝选区新建图层,隐藏原来的图层;



49



25、Ctrl+M 使用曲线工具调整图片亮度;



50



26、另存为PNG格式,完工。



51

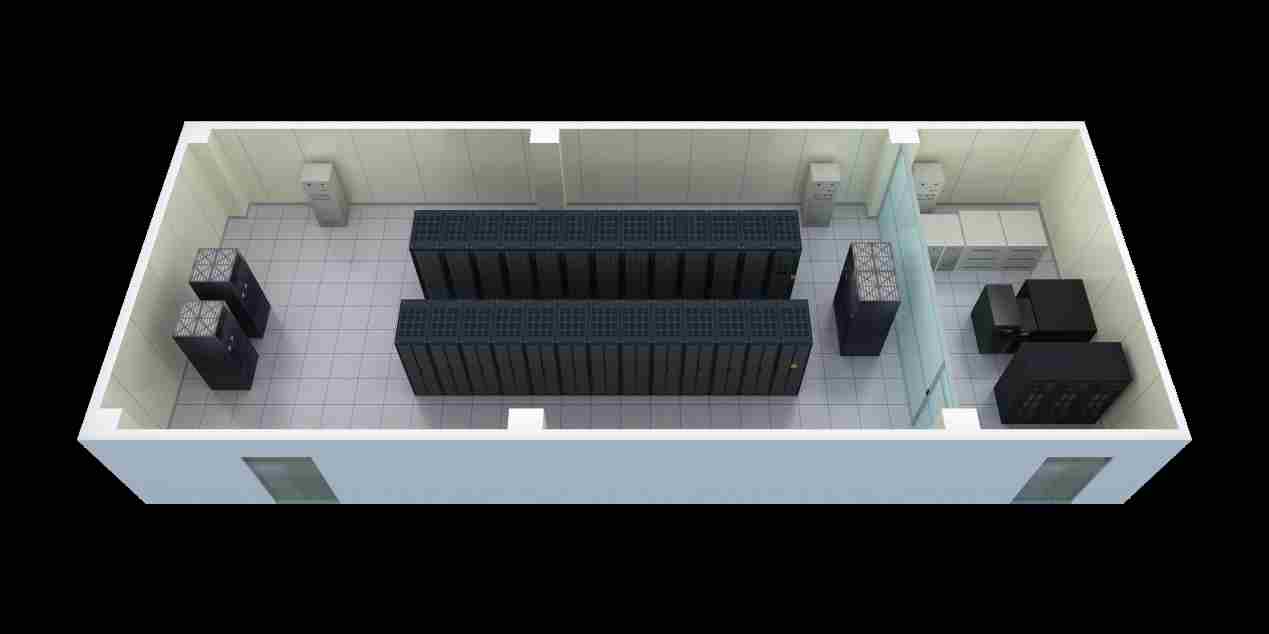

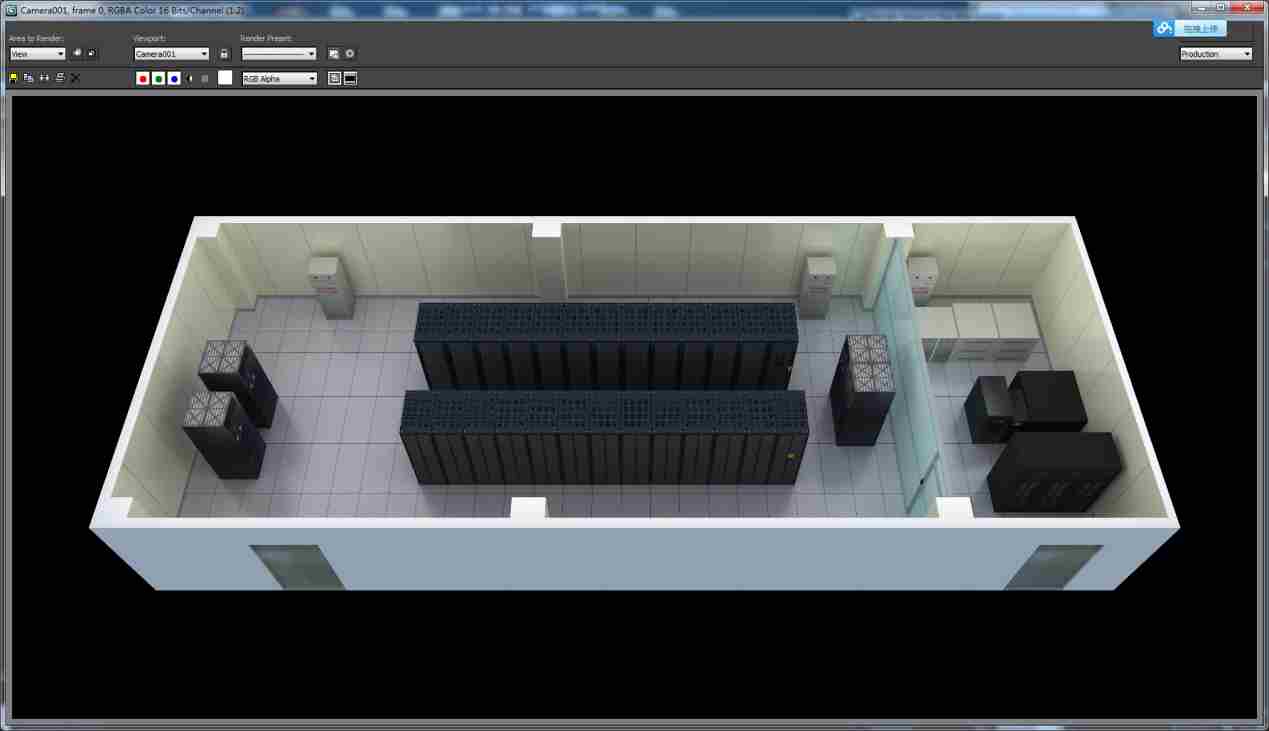

最终效果↓



52

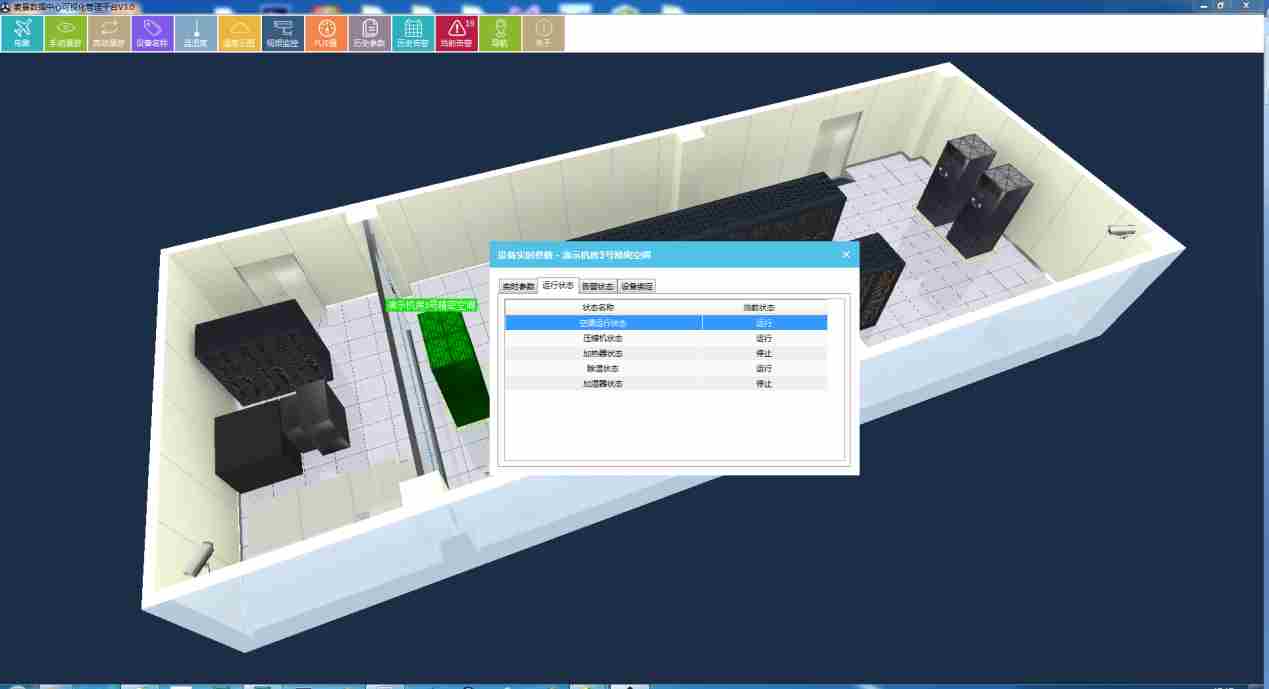

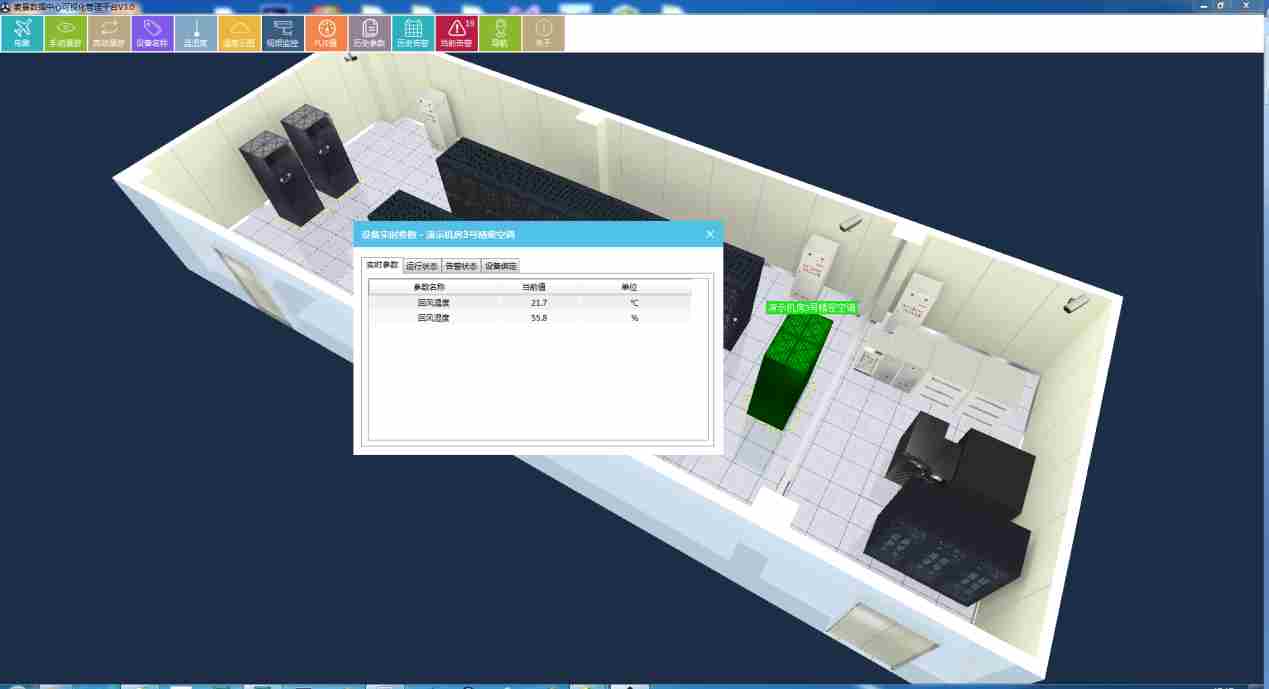

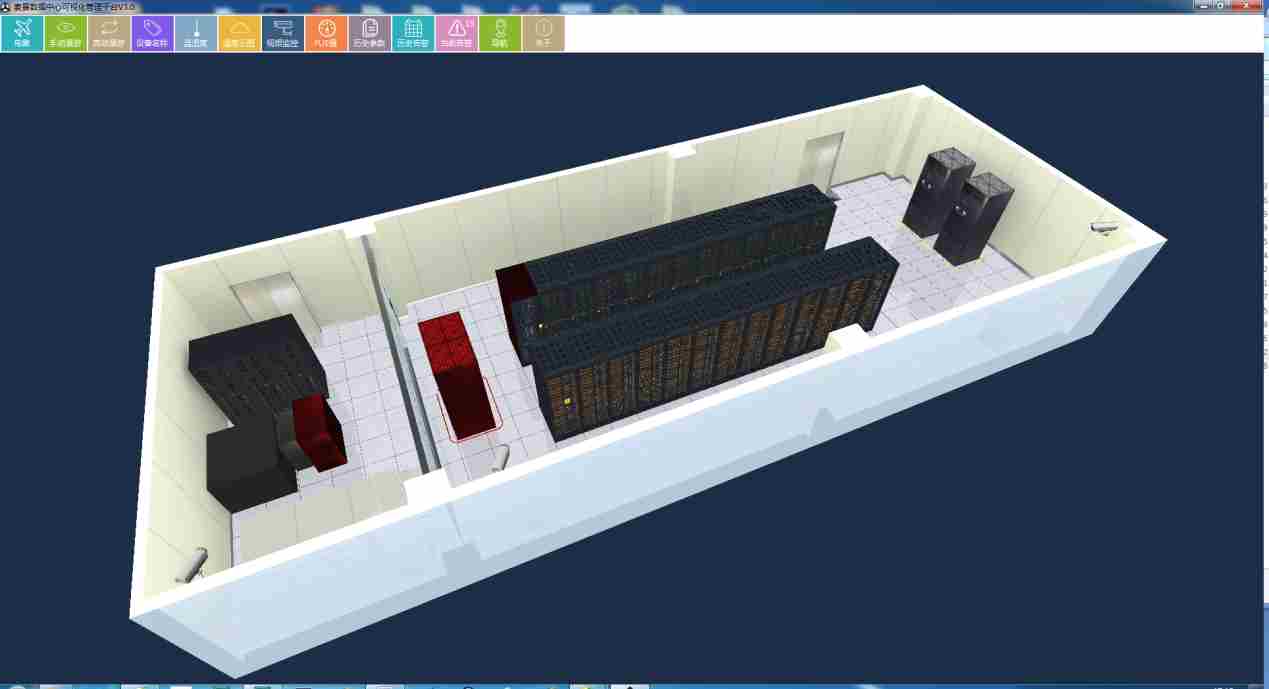

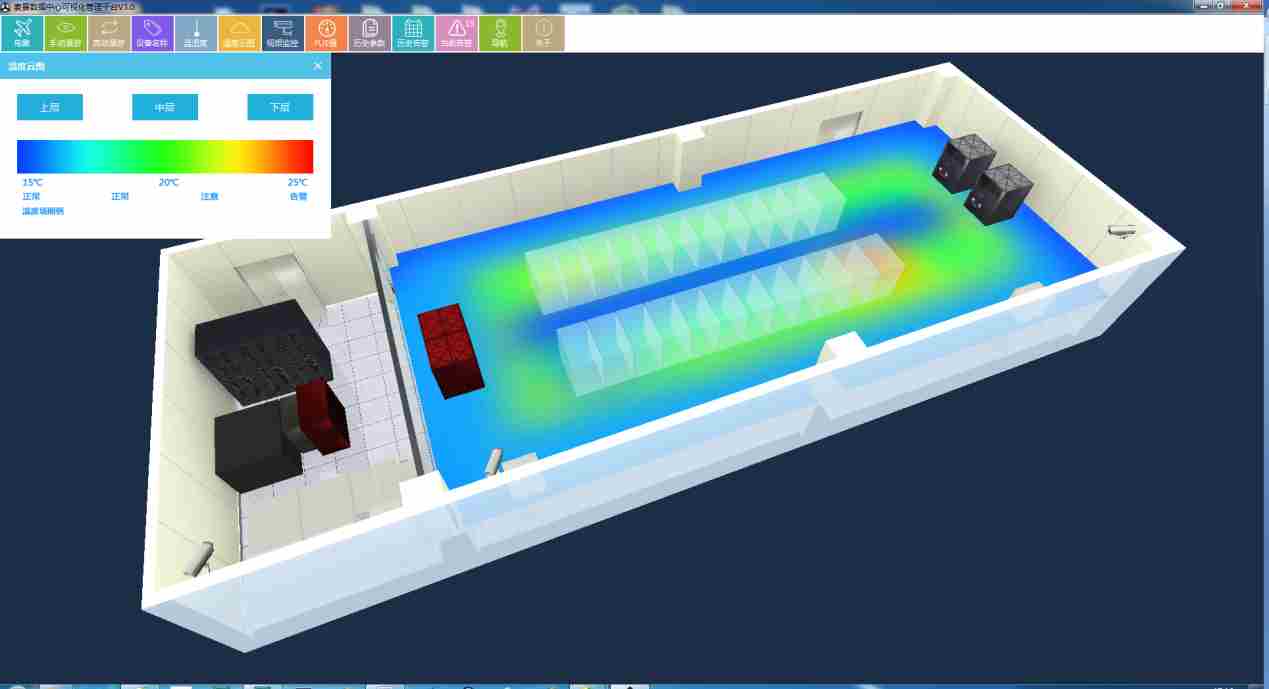

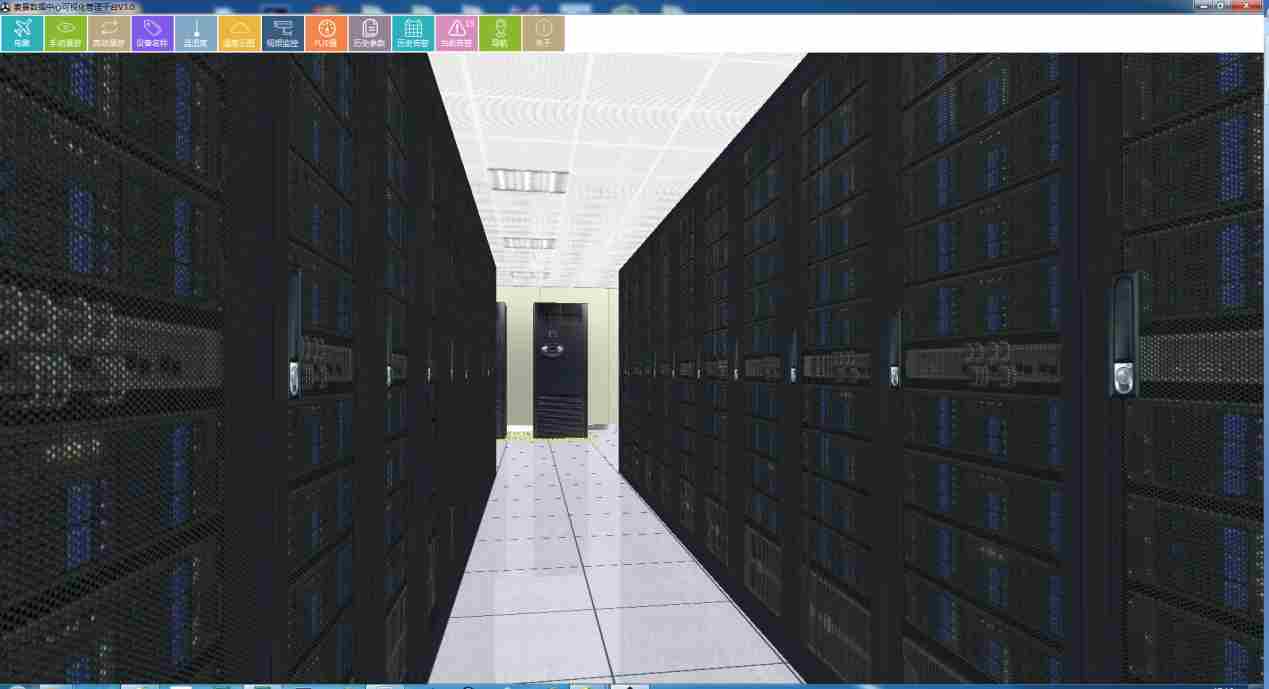

至此全部完事,当然也可以做的虚拟3D机房,(也就是3D机房监控)效果如下↓



5354

5556

5758

5960

61
