echarts水滴图在纯HTML开发中的基本用法

发布于 2022年09月03日

随着互联网的不断发展与更新,当表格数据基本满足客户的数据需求以后,客户就会开始追求感官上的需求,比如,将这些表格用更炫酷或更高级的方式来展示数据。



同一种数据,往往有多种可视化呈现的方式。然而,在我们将数据可视化的过程中,却经常会被“惯性思维”所束缚,觉得显示占比就要采用饼图,展示数据变化趋势只用折线图,除了饼图还可以有哪些图形可以展示占比?除了折线图,展示数据趋势还能用什么图形?在echarts3.0版本以后推出了一个新的数据变化趋势展示图”水滴图”。这里我们介绍的是水滴图在纯HTML开发中的用法。





步骤一:



使用地址引入



    <script src="https://cdn.bootcss.com/echarts/3.7.1/echarts.min.js"></script>



或者下载所需js然后再引入



    <script src="./js/echart/echarts.js"></script>



echarts.min.js的下载需要到echart官网--->下载---->在线定制--->选择需要的图表和组件等进行下载

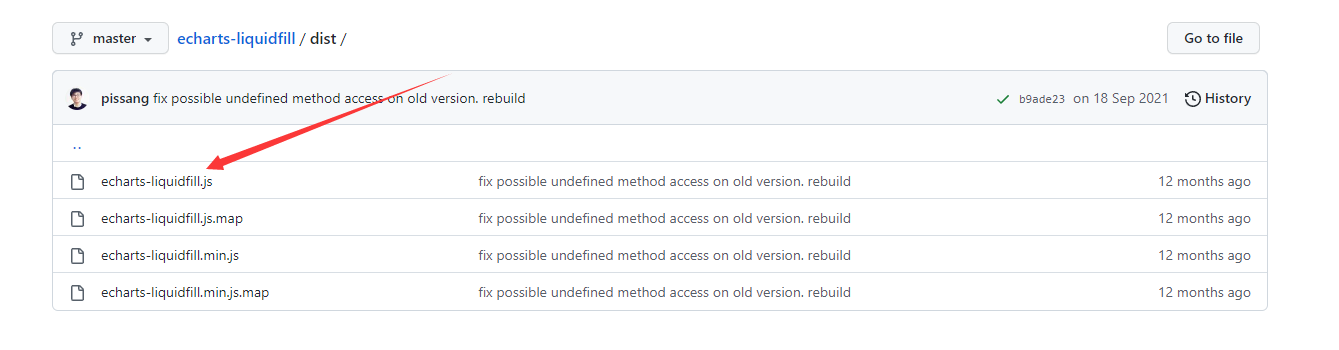

水滴图的js 需要到github上面去下载



    <script src="./js/echart/echarts-liquidfill.min.js"></script>



https://github.com/ecomfe/echarts-liquidfill/tree/master/dist



1



在head引入



<script src="./js/echart/echarts.js"></script>



<script src="./js/echart/echarts-liquidfill.min.js"></script>





步骤二:



创建一个装载echarts宽高的div盒子



2





步骤三 :



用创建的dom容器,利用echarts提供的init方法构建一个echarts的初始化对象。





步骤四:

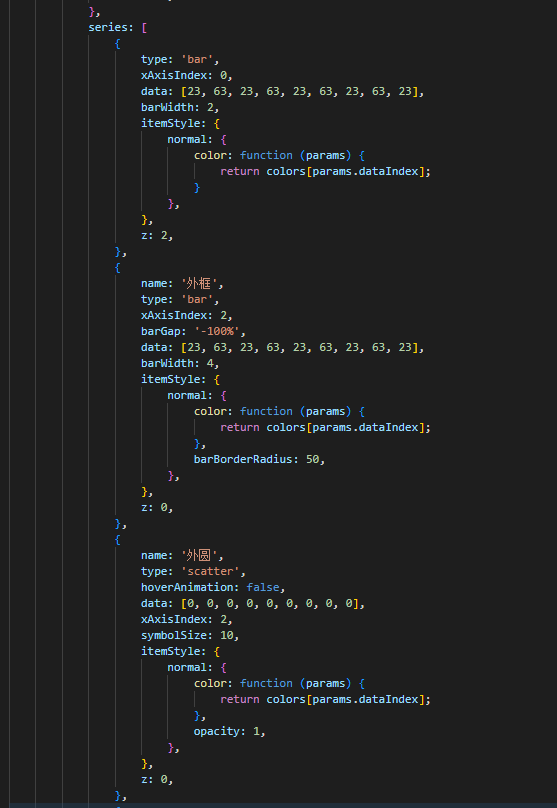

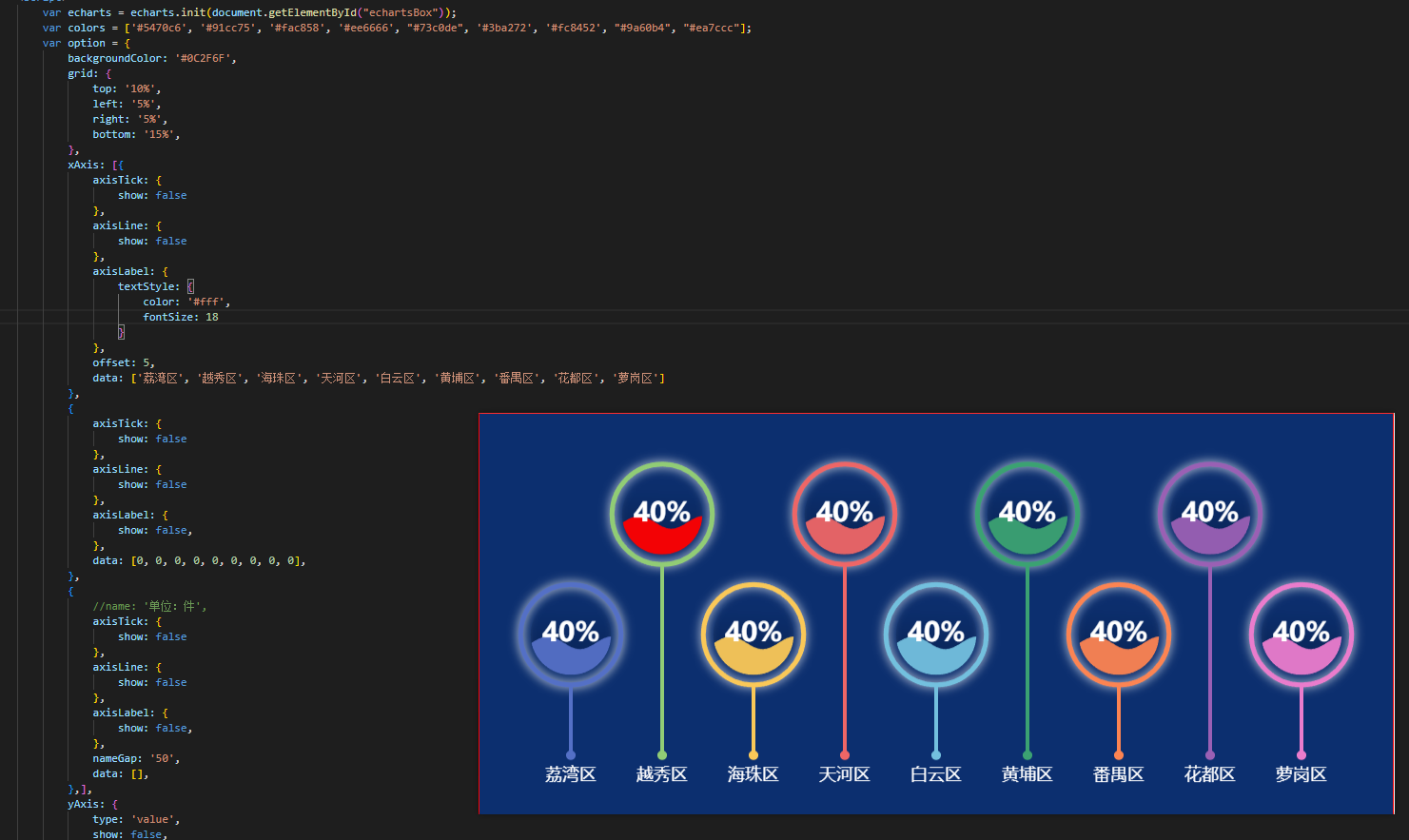

配置项,通过echarts的配置属性项setOptions方法为echarts设置展示样式和数据。



1. backgroundColor:用于设置整体echarts图的背景颜色



2. grid:用于设置echarts图表在容器中的位置,类似于css央视中的padding效果,控制图表内边距的效果



3. xAxis、yAxis作用参考柱状图效果



4. series:用于设置图表数据和显示样式,主要介绍水滴图的配置



{



                    type: 'liquidFill',//设定图表类型为水滴图



                    radius: '25%',//用于设定水滴图的大小,一般为圆形



                    center: ['10%', '55%'],//设置相对页面的x,y位置



                    data: [0.4], // data个数代表波浪数



                    color: ['#5470c6'],//控制水的颜色



                    outline: { // 轮廓设置



                        show: true,//控制是否显示轮廓



                        borderDistance: 8, // 边框与球中间间距



                        itemStyle: {



                            borderWidth: 5,



                            borderColor: '#5470c6',



                            shadowBlur: 10,



                            shadowColor: '#fff'



                        }



                    },



                    backgroundStyle: {



                        shadowColor: 'rgba(0, 0, 0, 0)',



                        opacity: 0,



                    },





                    label: {



                        textStyle: {



                            color: '#fff',



                            fontSize: 28



                        }



                    }



                }



4



5





步骤五:



属性赋值



        echarts.setOption(option);



如果没有效果,可能是以下问题



1. echarts的版本问题,不同的echarts版本支持的API不同,可以上官方查看所使用的API哪个版本才支持



2. 没报错,效果不出来。应该是语法问题,



如设置渐变色不起反应,可尝试以下几种写法



第一种:



 normal: {



   color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [{



     offset: 0,



     color: '#8bd46e'



   }, {



     offset: 1,



     color: '#09bcb7'



   }])



  }



第二种:



normal: {



  color: function (params) {



    return {



      colorStops: [{



        offset: 0,



        color: '#8bd46e'



      }, {



        offset: 1,



        color: '#09bcb7'



      }]



    }



  }



 }



第三种参考官网对背景颜色的设置



normal: {



 color: {



   type: 'linear',



   x: 0,



   y: 0,



   x2: 0,



   y2: 1,



   colorStops: [{



     offset: 0, color: 'rgba(2,189,255,0.2)' // 0% 处的颜色



   }, {



     offset: 1, color: 'rgba(159,247,255,0.1)' // 100% 处的颜色



   }],



   global: false // 缺省为 false



 }



}
