一、项目背景

数据中心与电网的发展相辅相成。一方面，数据中心在需求侧对电网具有调节潜力：多年来国家一直加强落实电力需求侧管理工作，落实国家节能减排战略，促进电力资源的优化合理分配，从而降低能源消费和用电负荷。

与其他需求侧的资源相比，数据中心具备电力实时响应、可转移及调节能力，是一种庞大的需求响应资源，在缓解电网阻塞、消纳新能源等方面发挥独特的优势。

某供电局数据中心管理系统各子系统比较分散、多系统管理复杂、维护成本很高；目前系统以2D平面为主，操作复杂，不太直观。由此考虑结合3D可视化技术， 使复杂的 IT 信息变得易于表达、理解和传播，消除 IT 运营过程中不同角色之间的认知偏差和监管盲区， 实现管理的透明化，提升资产管理与监控管理的效率，真正实现一个立体式、可视化的数据中心运维管理系统。

二、项目需求

本项目通过数字孪生技术实现对机房的真实展现，融合精确空间坐标信息，能够实现基于三维环境对各类设备的管理功能，构建智能机房环境、设备和管理信息的可视化平台，并集成现有的视频监控系统和出入安防门禁系统等，实现所有机房对象的管理及相关监控信息整合展示，让相关管理人员清晰直观的掌握机房运营中的有效信息，实现透明化与可视化的管理。

三、解决方案

流程拓扑

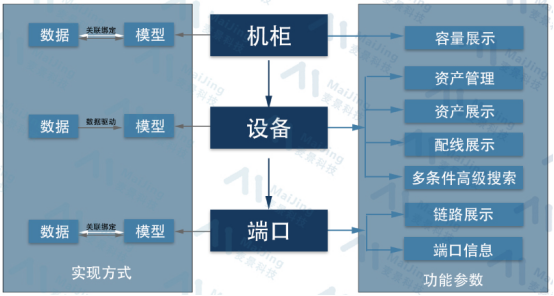

功能与实现关系图

对接方案

系统间采用http传输协议，双方制定标准化的RESTful风格API，以UFT-8字符编码json数据格式进行数据对接

所需接口

以下所列接口仅代表当前功能需求；包括但不限于以下接口

1. 获取区域列表区域编号，区域名称等；

2. 根据区域编号获取机柜列表机柜编号，机柜名称，额定U位，额定承重，额定功率等；

3. 根据机柜编号获取机柜容量统计信息（支持多个机柜编号）机柜编号，额定U位，已用U位，额定承重，已用承重，额定功率，已用功率

4. 根据机柜编号获取柜内设备列表设备编号，设备名称，U高等

5. 根据设备编号获取设备信息设备的具体属性等字段

6. 根据设备编号获取端口列表端口编号等

7. 根据设备编号获取设备端口链路数据设备编号，设备名称，端口编号，关联端口的所属设备所属机柜编号，机柜名称，设备编号，设备名称，端口编号

8. 根据设备编号，端口编号获取端口链路属性及状态信息

9. 多条件设备搜索及各项搜索条件字段下拉列表数据接口

10. 设备上架（新增）及上架所需各项字段下拉列表数据接口

11. 设备变更及各项字段下拉列表数据接口

12. 设备下架（删除）接口

本文档所列功能参数，对接方案，接口请进行技术可行性评估。如无问题，则可进行具体接口的设计及开发。

四、实施成果

根据《某供电局2019年信息机房建设项目EPC总承包项目施工分包》技术规范书中所列三维可视化资产管理及配线链路功能需求；经过公司技术全力支持，功能实施成果如下：

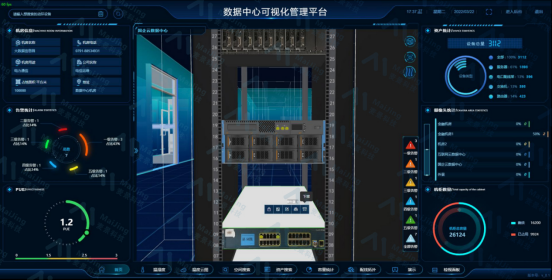

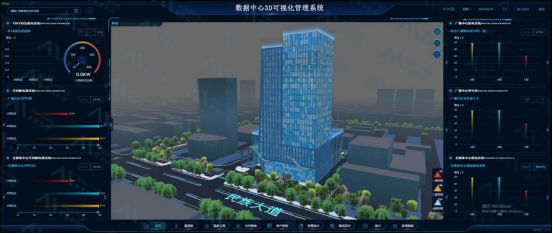

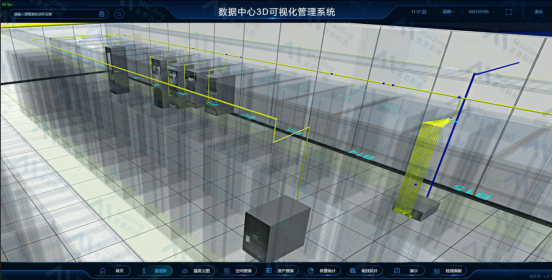

系统主页面

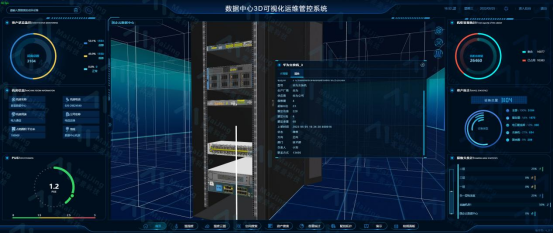

资产可视化

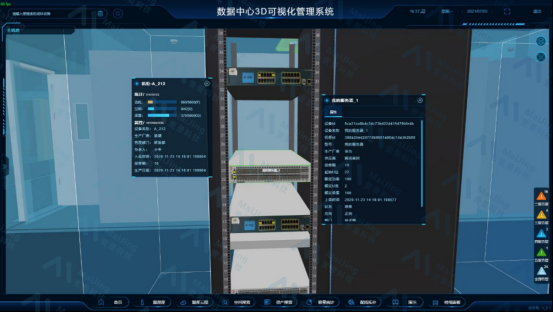

1. 显示查看整个场景的资产层次列表

2. 实现所有资产设备的虚拟仿真，服务器、交换机、路由器等架式设备。

3. 支持资产的维护操作，可以实现资产的上下架操作，用户在3D场景可进行操作实现设备上架。

4. 支持查询、搜索资产功能，能对资产进行任意字段的模糊查询，可将设备位置、分布数量等搜索结果在3D场景中直观展现，并能进行快速定位查询。

5. 支持按各类条件进行高级组合查询，可将搜索结果在3D场景中直观展现，并能进行快速定位查询。

6. 支持资产设备的添加、删除、迁入、迁出。

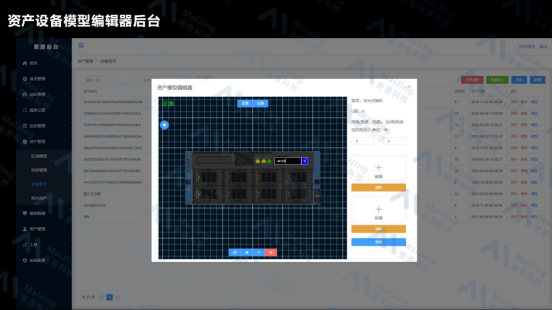

7. ★支持用户自定义在线编辑架式设备的模型。

容量可视化

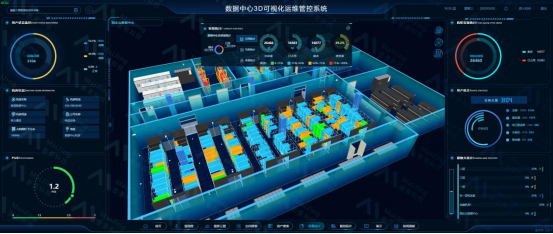

1、容量可视化管理功能实现以机柜为单位的数据中心空间容量管理，以三维场景展现方式同时表现机房和机柜整体使用情况，对于已用空间和可用空间进行精确统计和展现。

2、支持U位容量统计可视化；在3D可视化环境中支持机房机柜空间容量统计及分布统计，能根据不同颜色区分相关机柜的U位使用情况，如已经使用的U位与剩余的U位；支持对机房机柜空间分布图的可视化渲染表现。

3、支持功率容量统计可视化； 在3D可视化环境中支持机柜额定功率分布统计，支持对机房机柜功率分布图的可视化渲染表现。

4、支持承重容量统计可视化；在3D可视化环境中支持机房承重分布情况统计，能够以柱状图方式直观表现当前机房中每个机柜的承重状态，方便管理员实时了解机房分布并进行有效调整。

5、 支持容量查询可视化； 在3D可视化环境中支持对机房中所有机柜的连续可用空间分布查询，从U高、电力和承重三个维度综合完成空间统计，统计结果能够在3D环境中以柱状图方式直观表现。可以查看机房的U位、电力、承重的占用情况。

配线可视化

配线的链路关系，链接状态等数据皆由康德配线管理系统提供，3d只进行链路的展示功能，不涉及链路的配置，管理需求；

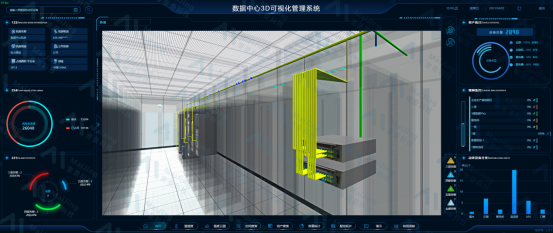

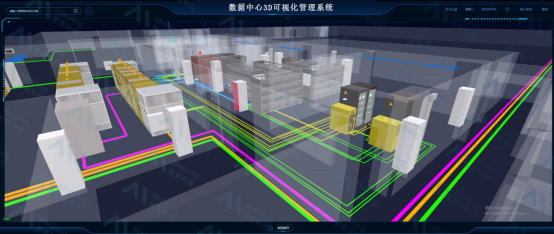

1. 实现服务器，交换机，路由器，配线架等设备中端口所关联的另一设备端口（端对端）的链路三维展示；

2. 可以以不同颜色区分展示线缆类型，链接状态；

3. 查看设备端口信息

五、方案价值

由于本项目系统环境复杂，资产管理和电子配线架管理系统单独处于不同系统之中，且项目实施工作量大，麦景科技数据中心三维可视化系统根据现场对接方案及数据所需接口，判定现场条件是否能够支持项目成功实施。经过公司技术团队的全力支持与合作，项目成功交付，达到了良好的效果，获得了用户的高度认可。

六、项目心得

由于所需功能机柜》设备》端口的关联性较强，我方希望能够从单个系统中进行数据的对接，以保证数据的一致性，从而降低错误率，降低开发难度，提高开发效率。经过深入细致的沟通，客户予以全力支持和配合，为项目的顺利进行和成功实施提供了保障。项目自始至终践行了麦景“以用户为中心，以实现为目标”的服务理念，赢得了客户的由衷赞誉。
